Листогибочный станок своими руками для гаража и мастерской

Если вам приходится сталкиваться с изготовлением различных деталей из тонкого листового металла (в малых масштабах), то вам пригодится ручной листогибочный станок.

В данном обзоре мы расскажем, как изготовить данный станок в условиях простой мастерской и из доступных материалов.

Для изготовления самодельного листогибочного станка потребуются: стальные уголки, квадратная труба, стальные муфты, несколько гаек и болтов, небольшая шпилька, пара гаражных петель и круглая труба.

Инструменты, которые понадобятся для изготовления:

  • сварочный аппарат;
  • отрезной и сверлильный инструмент;
  • слесарный инструмент.

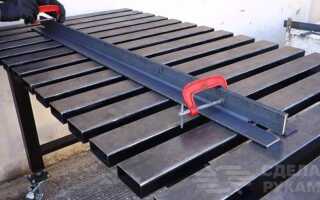

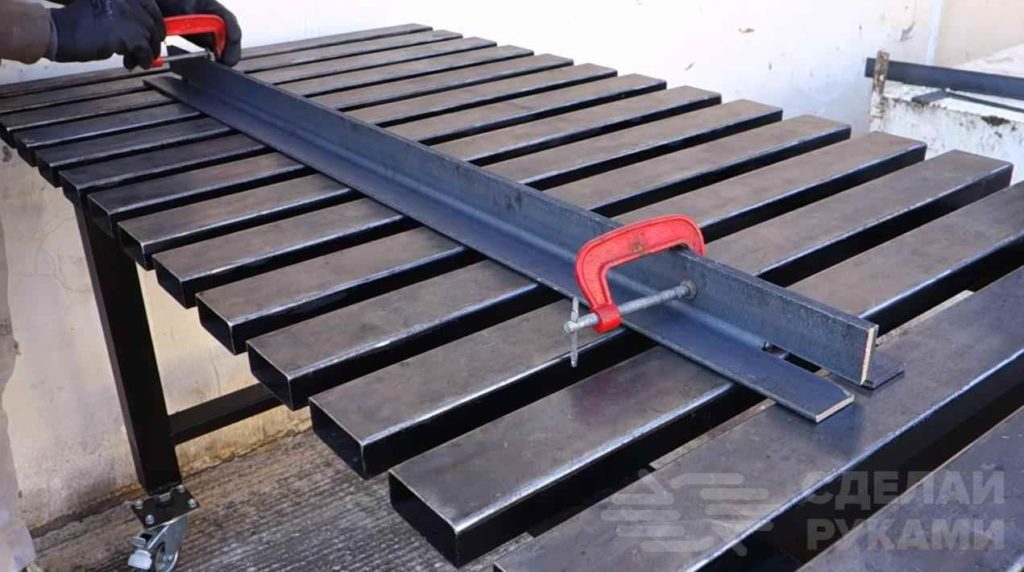

Для начала нужно определиться с размером сгибаемых листов. Как правило, их ширина не превышает 125 см. Отмеряем на уголке необходимый размер, и отрезаем три одинаковых уголка.

Рекомендуем также прочитать обзорную статью на тему: как из обрезков металла изготовить универсальный зажим для мастерской.

Основные этапы работ

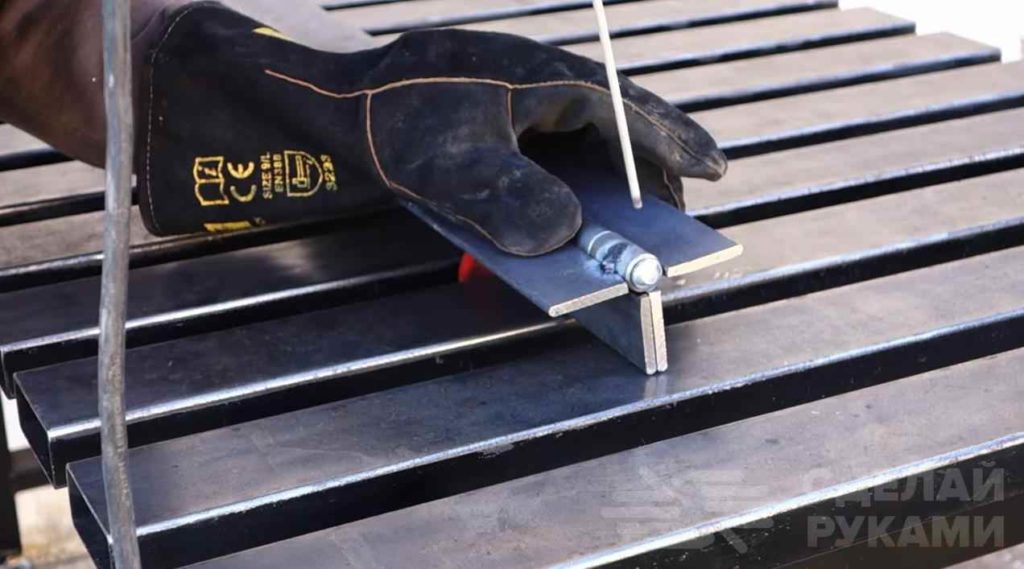

На следующем этапе приступим к работе с подвижной частью станка. Для этого у двух уголков вырезаем вершину уголка, на половину диаметра петель. Далее стыкуем стенками оба уголка и привариваем петли с двух сторон.

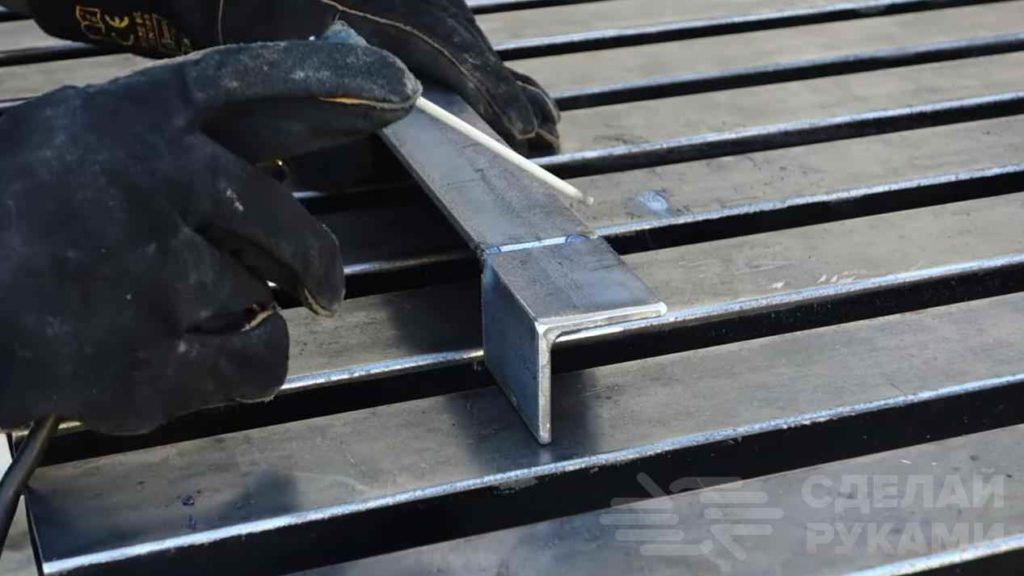

На одном из уголков, прямо напротив петли, сверлим отверстие под диаметр болта. Повторяем процедуру со второй стороны. На втором немного срезаем полку с двух сторон с закруглённым внутренним углом.

После этого от третьего уголка срезаем оба края, и переворачиваем уголок. Привариваем его так, чтобы полки смотрели друг на друга.

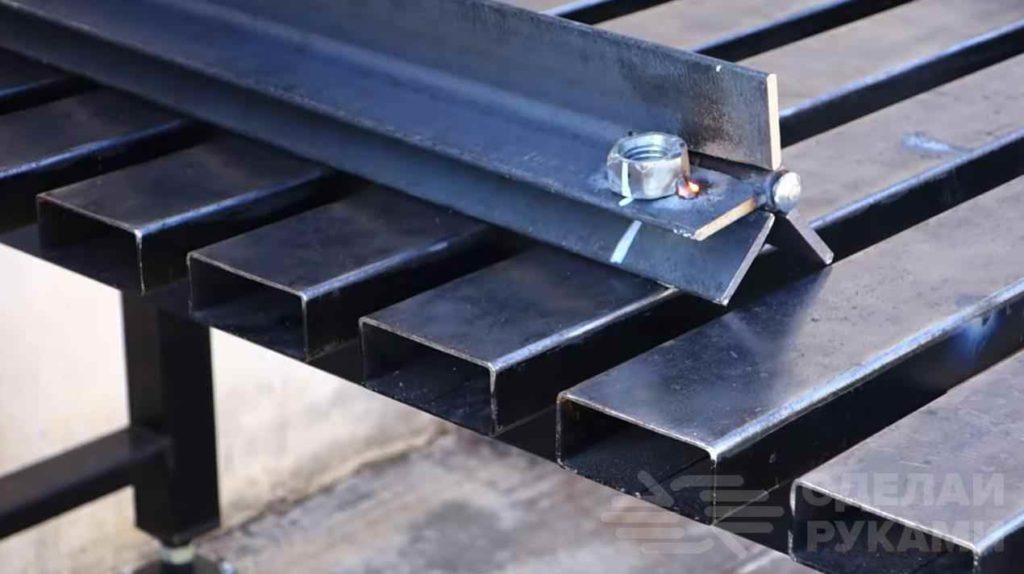

Сверлим отверстие, равное диаметру болта. Устанавливаем в него болт и фиксируем шайбами, сделав небольшой наплыв сваркой.

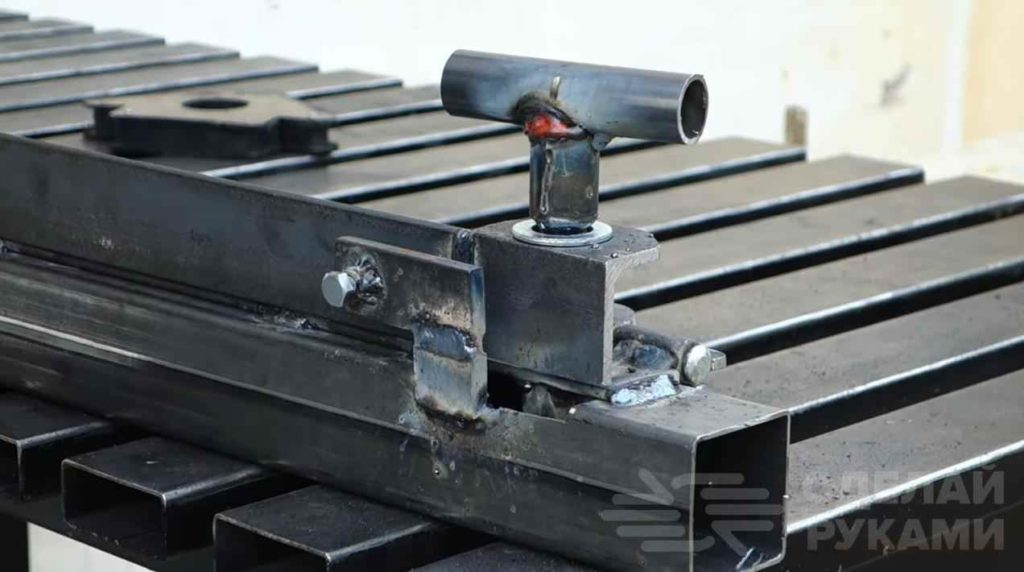

На болте, со стороны шляпки, привариваем небольшой кусочек трубы, и далее привариваем перпендикулярно ещё один кусочек трубы (рукоятка для фиксации).

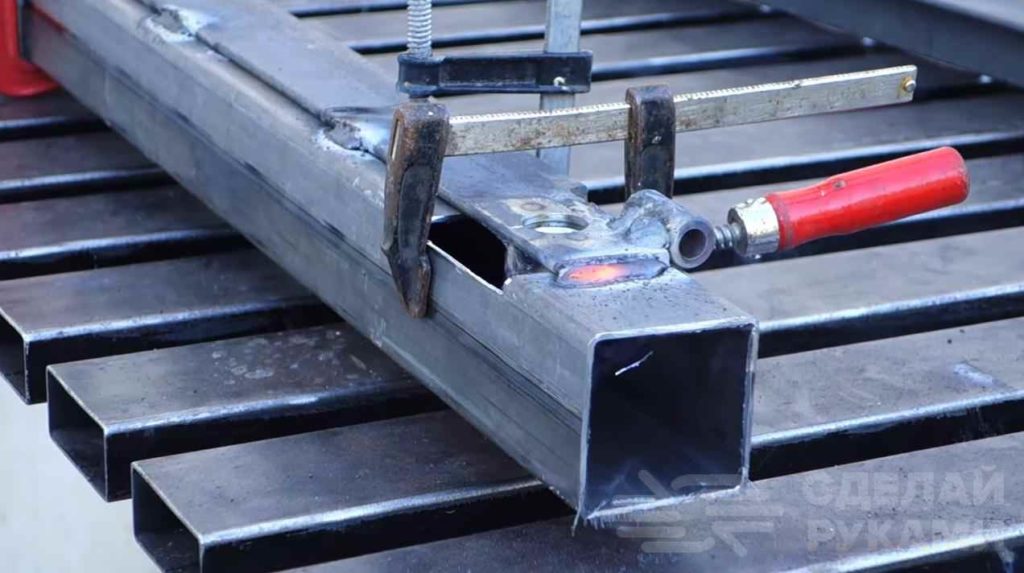

Теперь укладываем один из двух подвижных уголков, тот, в котором отверстие, на квадратную трубу и привариваем по всей длине. Также привариваем болты с внутренней стороны ко второму подвижному уголку, в трёх местах.


Отрезаем три одинаковых отрезка трубы и привариваем на края муфты для накручивания на болты. Вырезаем из кусочков металла небольшие укосины (ребра жесткости) и привариваем на движимом уголке.


Для более эстетического вида можно покрасить всю конструкцию. Собираем воедино и можем пользоваться! Подробное изготовление, можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Maverick Lab.
