Кронштейн для телевизора из обрезков фанеры

Установленный в углу комнаты или мастерской телевизор занимает немного полезного пространства, но согласитесь, в небольших помещениях каждый метр имеет значение.

В данном обзоре мы расскажем, как изготовить настенный кронштейн для телевизора, который будет занимать минимум пространства. Сделать такой кронштейн под силу каждому.

Для изготовления самодельного кронштейна нам понадобятся следующие материалы: обрезки фанеры, несколько круглых и квадратных брусков, различные болты и мебельные гайки.

Рекомендуем также прочитать статью-обзор: как своими руками изготовить настенный щит с подсветкой для большого телевизора.

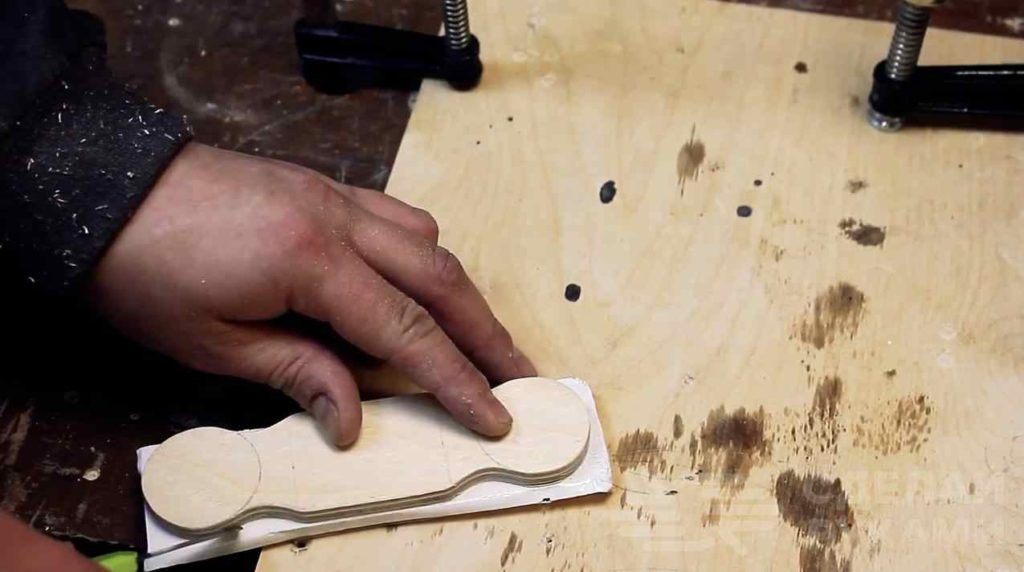

Для начала нарисуем одно из звеньев нашего шарнира. Переносим контуры лекала на кусок фанеры и вырезаем. Для того чтобы все звенья были одинаковыми, на двухсторонний скотч клеим наше первое звено к листу и вырезаем следующее звено.


И так поступаем со всеми шестью звеньями. Обрабатываем все края фрезером. Разделяем звенья и шлифуем наждачной бумагой.

Основные этапы работ

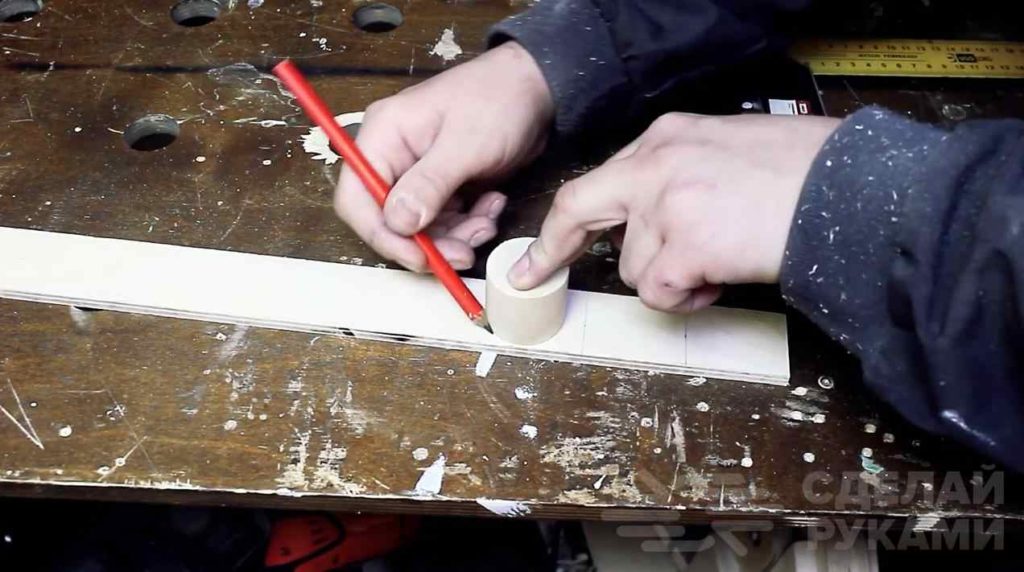

Далее можно начинать работу с подвижными роликами. Их можно изготовить из круглого бруска. Для этого отрезаем несколько одинаковых брусочков. Шлифуем их и сверлим по центру каждого ролика отверстие.

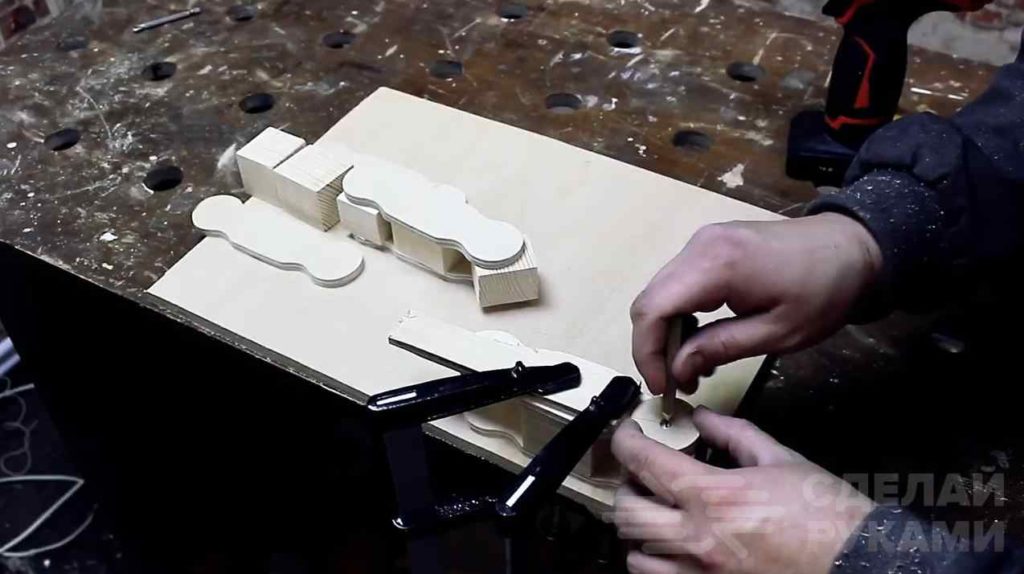

Для большей прочности можно вклеить по центру каждого звена прямоугольные кусочки бруска. Затем вырезаем зажимные шайбы. На листе фанеры размечаем центр будущего звена и перовым сверлом (при возможности сверлом Форстнера) проделываем до половины отверстие.

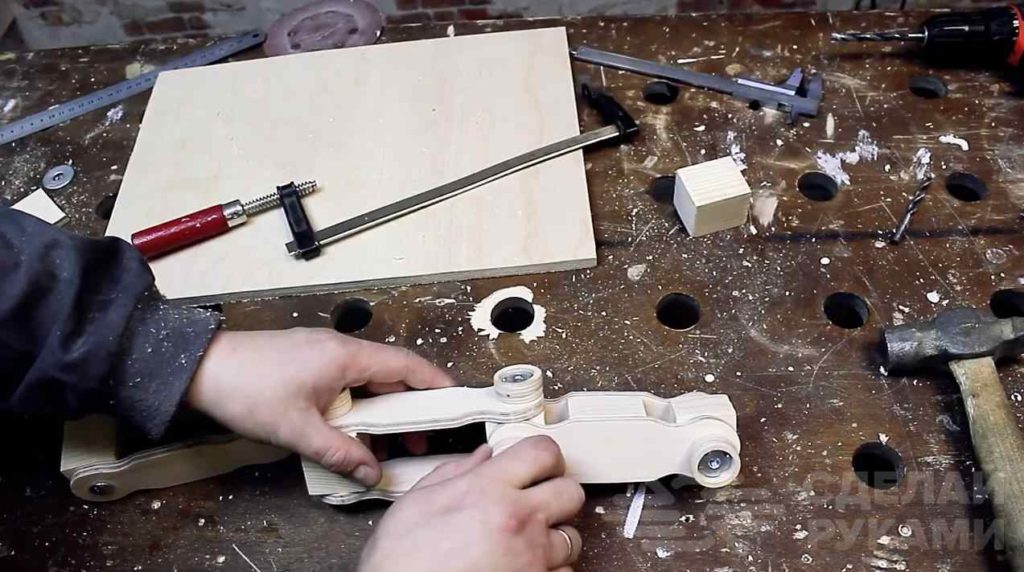

С обратной стороны коронкой большего диаметра вырезаем сквозное отверстие. Шлифуем все заусенцы. Приступаем к сборке и соединяем все звенья в одну большую конструкцию.


Регулировку затяжки каждого звена можно выполнять фанерными шайбами с забитыми в них мебельными забивными гайками. Собирается всё на болтовое соединение.

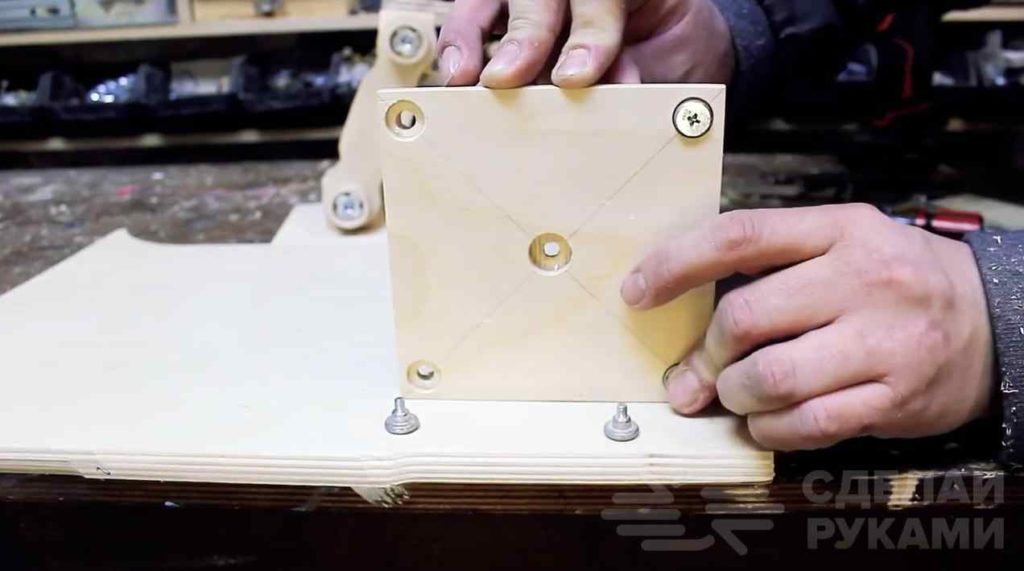

Теперь можно прикрутить опорную площадку для стены с одной стороны, а с обратной стороны шарниров вторую площадку для крепления к телевизору.


Проделываем все необходимые отверстия для крепления к стене и телевизору. Устанавливаем шарнир на своё место.

Подробное выполнение всех операций можно посмотреть на видео ниже. Обзор создан на основе авторского видеоролика с YouTube канала Алексей Тулкин DIY.
