Газовый горн из шамотных кирпичей своими руками

В данном обзоре автор подробно показывает процесс изготовления самодельного газового горна для домашней мастерской.

Для этого будем использовать шамотные кирпичи. Всего потребуется восемь штук. Из инструментов нужны будут болгарка и электродрель.

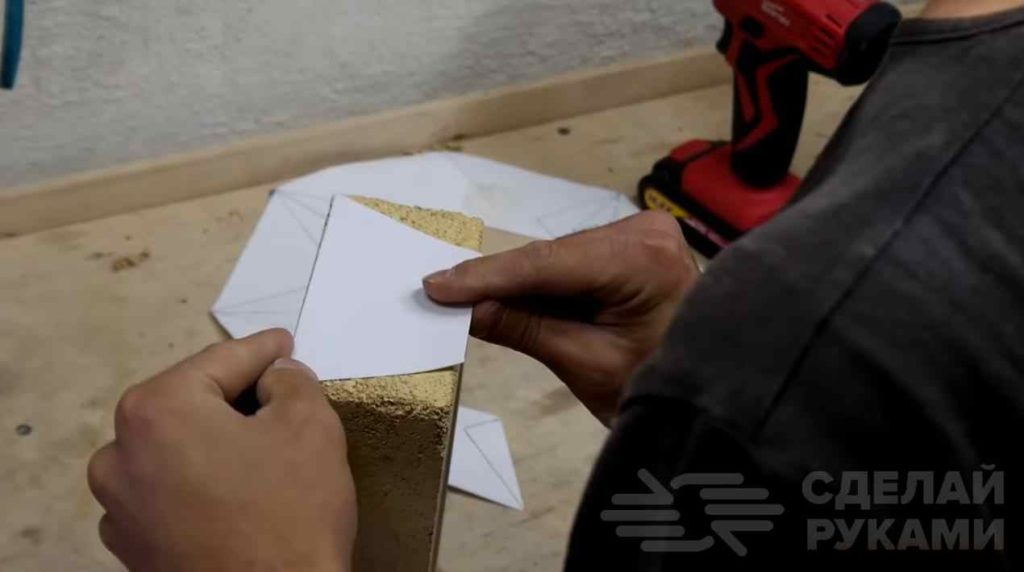

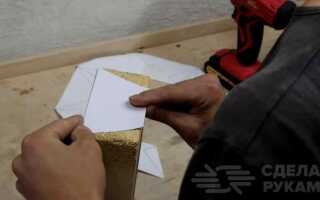

Используя заранее подготовленный бумажный шаблон в форме трапеции, нужно будет разметить все восемь кирпичей.

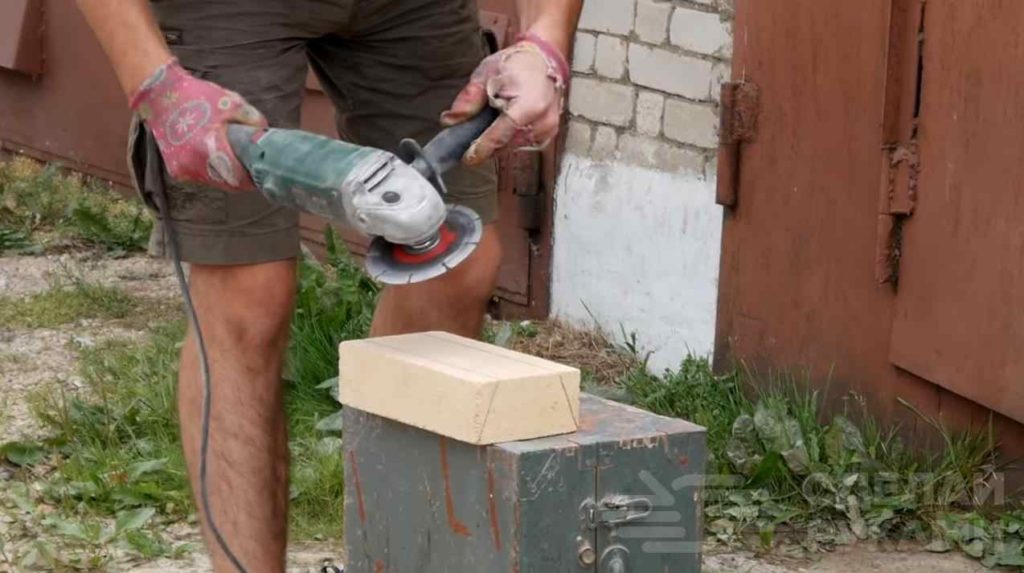

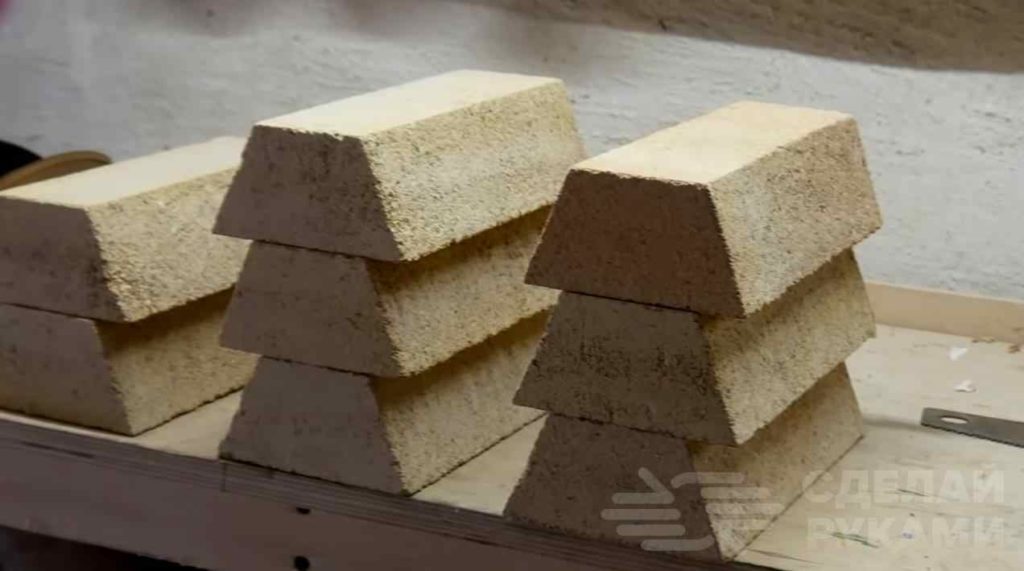

Далее по разметке необходимо срезать углы болгаркой с алмазным диском, чтобы потом можно было состыковать кирпичи между собой.



Рекомендуем также прочитать статью-обзор: как сделать небольшой газовый горн из 10-литрового баллона.

Основные этапы работ

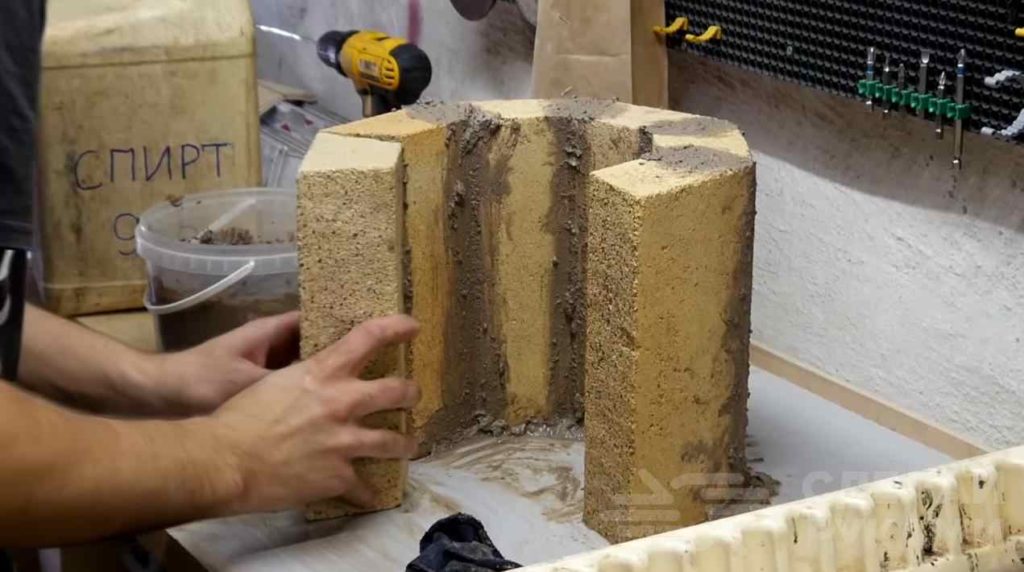

На следующем этапе соединяем подготовленные кирпичи между собой, используя для этого огнеупорную печную смесь. Предварительно каждый кирпич необходимо замочить в воде.

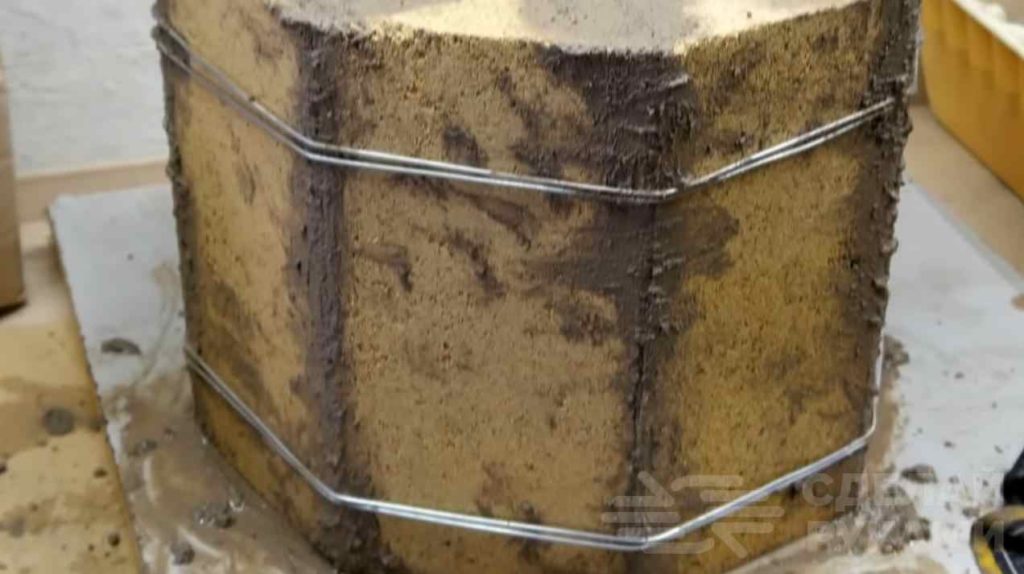

Далее временно стягиваем кирпичи проволокой. Для этого пригодится проволочный хомутатель. Рекомендуем прочитать: как сделать простой хомутатель для затягивания хомутов из проволоки.

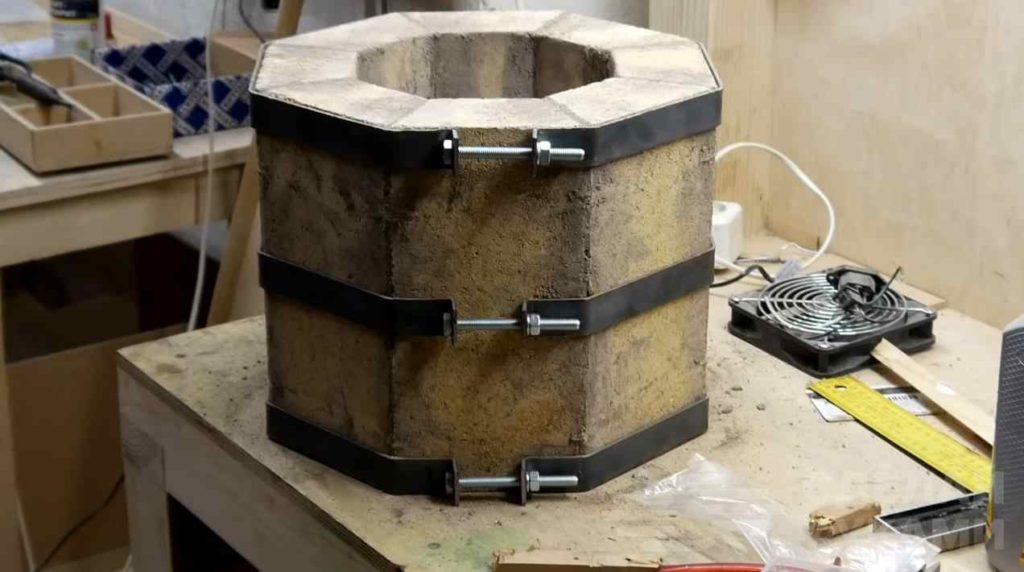

Из стальной полосы автор делает постоянные хомуты. Устанавливаем их в нижней и верхней части, и еще один — посередине. Фиксируем хомуты с помощью болтов и гаек.

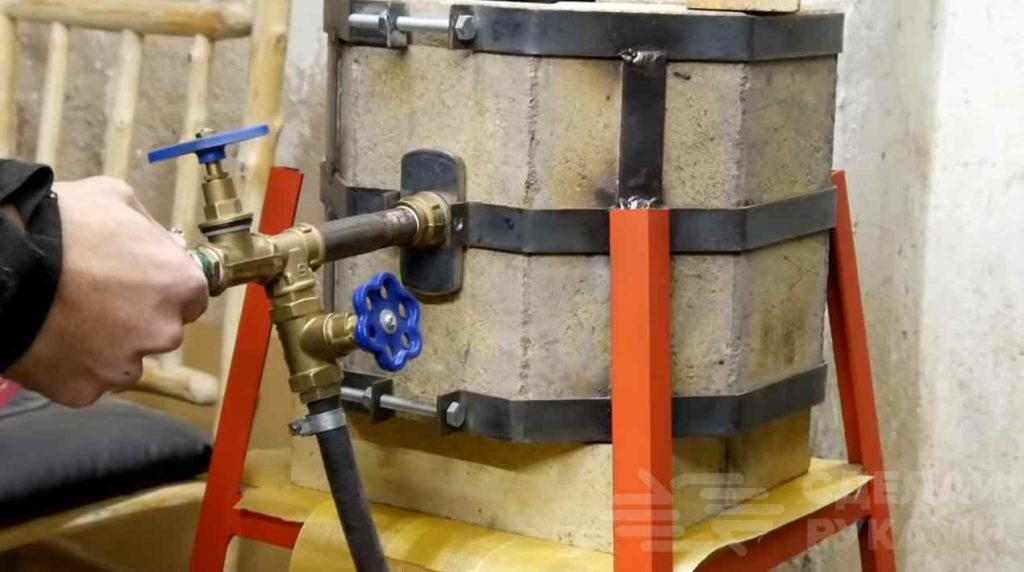

Из уголков свариваем станину-тумбу. Устанавливаем горн на «подложку» из двух шамотных кирпичей, потом устанавливаем газовую горелку и подключаем к ней шланг от газового баллона.


Стоит отметить, что конструкция данного горна — универсальная. Его можно использовать как в вертикальном (для плавки алюминия), так и в горизонтальном положении (для ковки металла).

Однако данная конструкция требует доработки — в горизонтальном положении торец горна открытый, необходимо его закрыть.

Подробный процесс изготовления газового горна из шамотных кирпичей можно посмотреть на видео ниже. Материал создан на основе авторского видеоролика с YouTube канала makerstuff.
