Электротрубогиб для сгибания профильных труб и уголков

Существует множество разных конструкций станков для сгибания труб, но их цена отпугнёт любого. В данном обзоре мы рассмотрим, как изготовить трубогиб своими руками из металлолома.

Для изготовления нам понадобятся следующие основные материалы: профильная труба большого формата (либо широкий швеллер), различные шестерни и подшипники, мотоциклетная цепь, двигатель с передаточным редуктором.

Еще потребуются металлические полосы различной толщины, стальные валы, старый автомобильный домкрат, материалы для покраски металлоконструкции, а также отрезной, сверлильный, сварочный, токарный, разметочный и другие различные инструменты.

Первым делом подготовим станину для нашего станка. Для этого торцуем швеллер с обеих сторон. Из двух профильных труб изготовим опорные ножки. Привариваем к швеллеру к верхней полке оба отрезка и зачищаем сварные швы.


Основные этапы работ

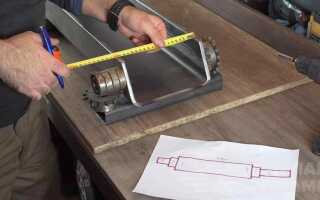

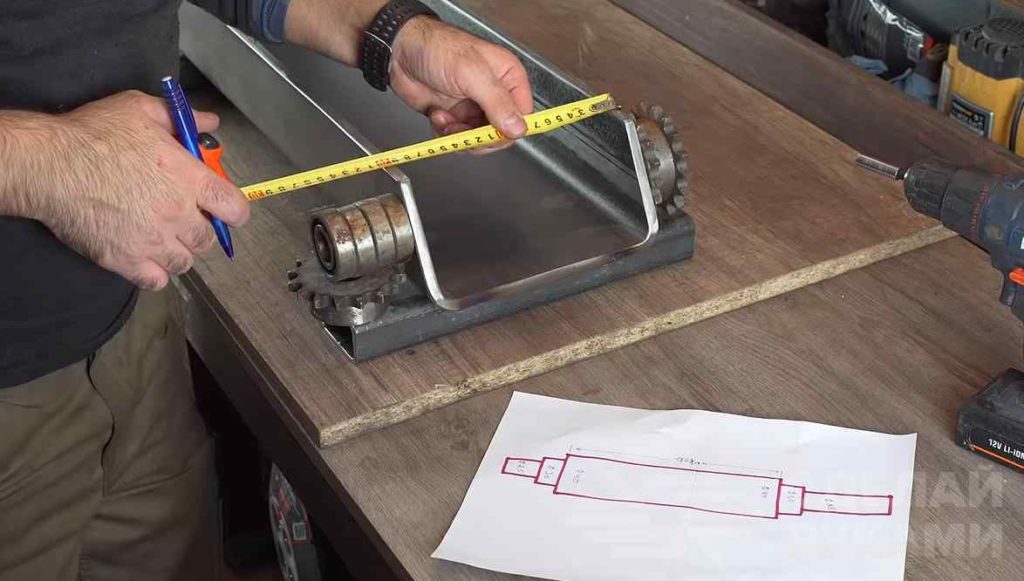

На следующем этапе приступаем к изготовлению роликов вращения. На токарном станке придадим форму роликам, согласно чертежу, и примерим на них толстые шестерни.

Обработаем шестерню на токарном станке, оставляя одну сторону граней шестерни для зацепа мотоциклетной цепи. Примеряем все валики к роликам и выбираем паз фрезой по металлу на краях каждого ролика.

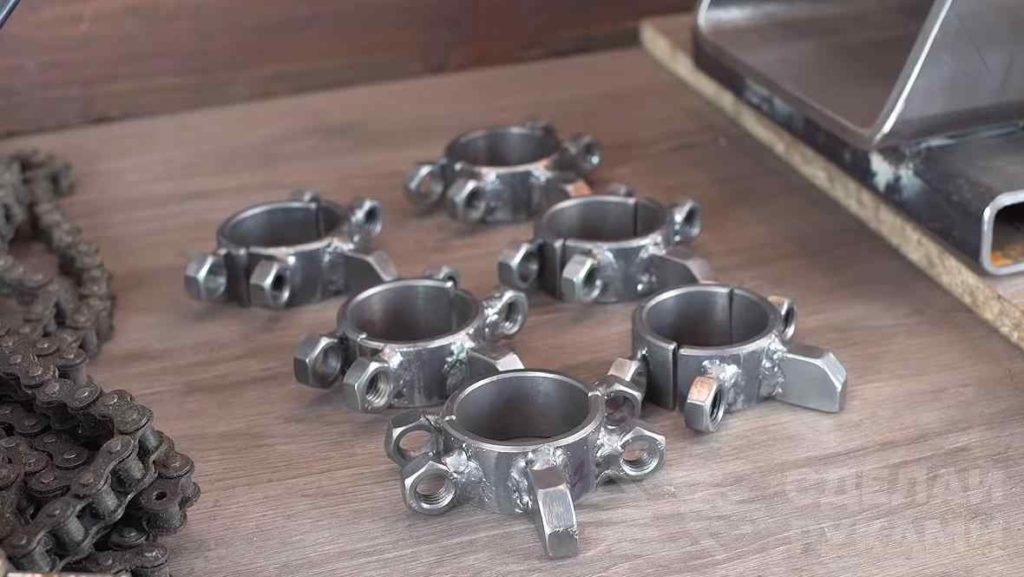

Из обрезка трубы изготовим крепления для подшипников. Для этого отрезаем необходимую ширину от трубы и разрезаем пополам. Привариваем с каждого края по гайке.

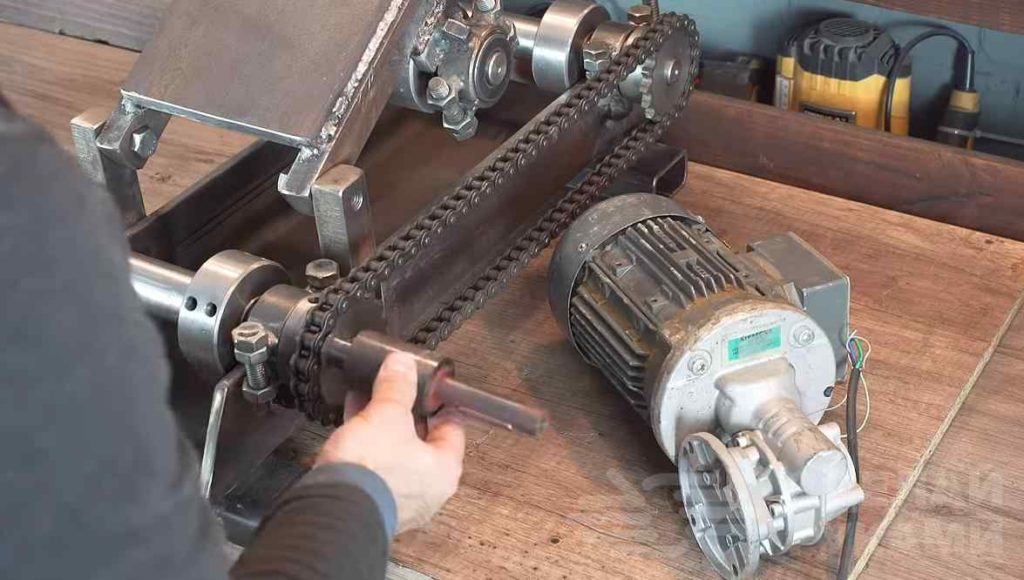

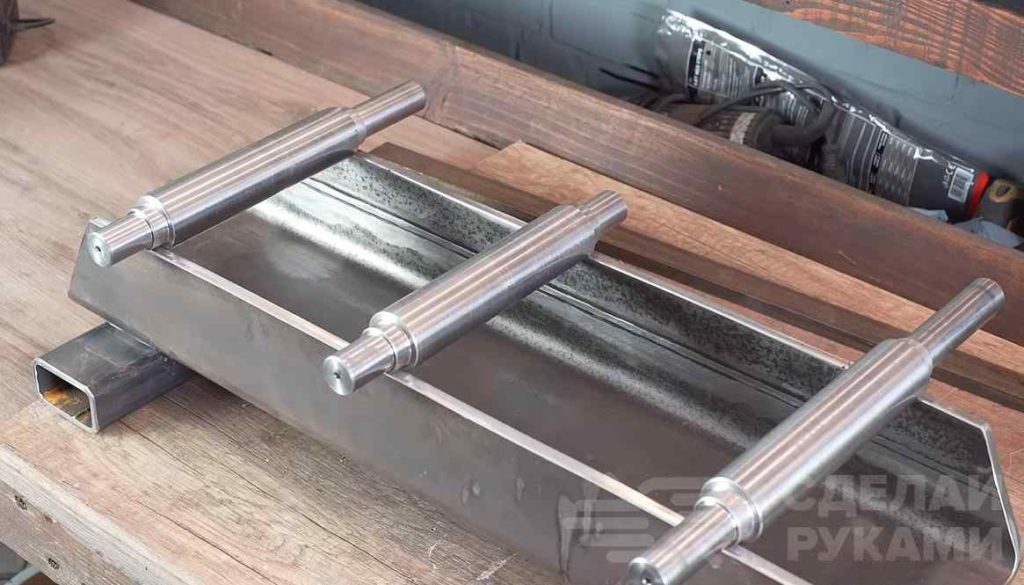

Закрепляем крепления на швеллере (станине) и примеряем все ролики с валиками. Подбираем нужный размер цепи. Собираем нашу конструкцию и приступаем к изготовлению подъёмного механизма.

Подъёмный механизм делается из листового железа толстого формата и металлических брусков. Устанавливаем на петли и привариваем крепление для прижимного ролика. Сам механизм подъёма изготовим из червячного механизма домкрата.


Станину для установки двигателя изготовим из квадратных металлических брусков. Привариваем к станине и проверяем соосность с ведущим роликом.

Окрашиваем все необходимые части нашего станка и проверяем работоспособность. Подробное изготовление и сборка всего станка можно посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала Meanwhile in the Garage.
