Быстрозажимные слесарные тисы из металлолома

В мастерской постоянно используемый инструмент — это тисы. Зачатую, зажимая любые детали, тратишь весьма продолжительное время на их раскручивание и затягивание. В данном обзоре мы рассмотрим, как изготовить быстрозажимные тисы с эксцентриковым механизмом.

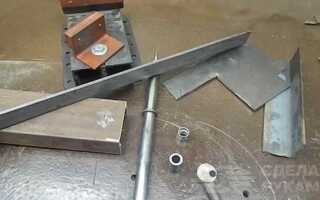

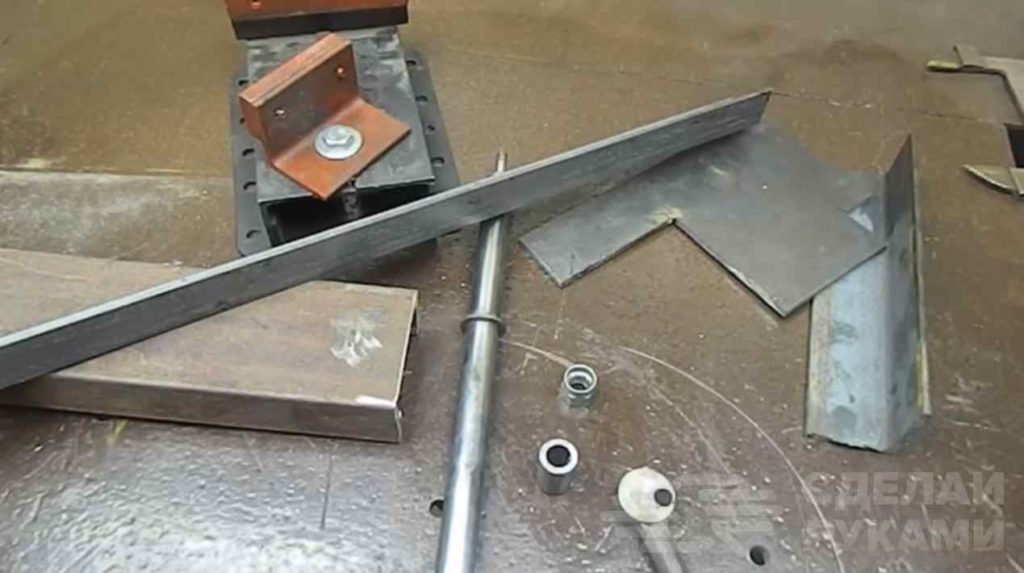

Для выполнения работ нам понадобятся: различные стальные уголки, кусочек швеллера, шток амортизатора, листовая сталь, втулка реактивной тяги (или любой другой кусочек толстостенной трубы малого диаметра) и различные метизы.

Рекомендуем также прочитать статью-обзор на тему: пневматические тиски своими руками для домашней мастерской и гаража.

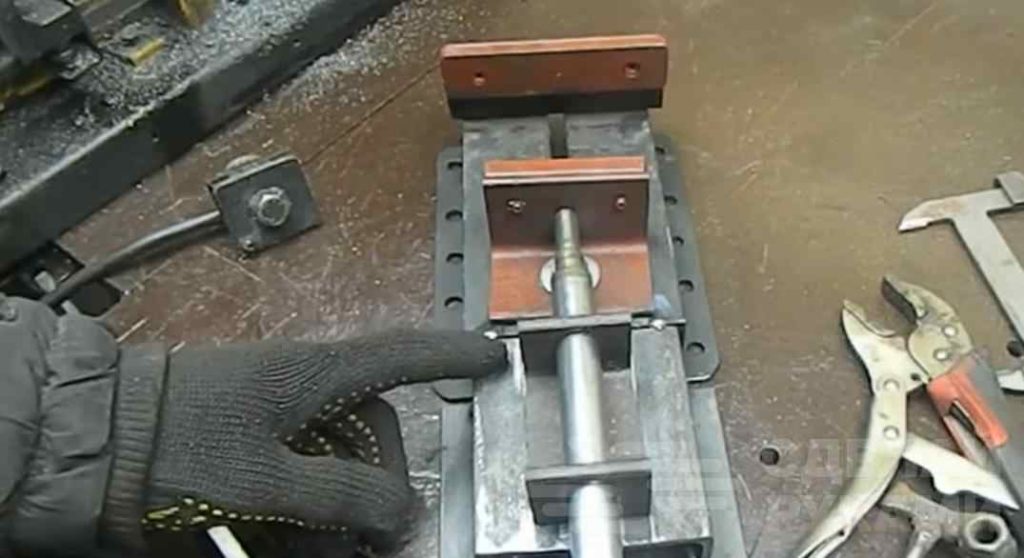

Сами тисы можно изготовить из швеллера нужных размеров с прорезанным пазом по центру и фиксированной зажимной частью. Устанавливаем из уголка движущуюся часть, и наши тисы готовы. Эти тисы никак не зажимаются, так что приступим к изготовлению зажимной части.


Основные этапы работ

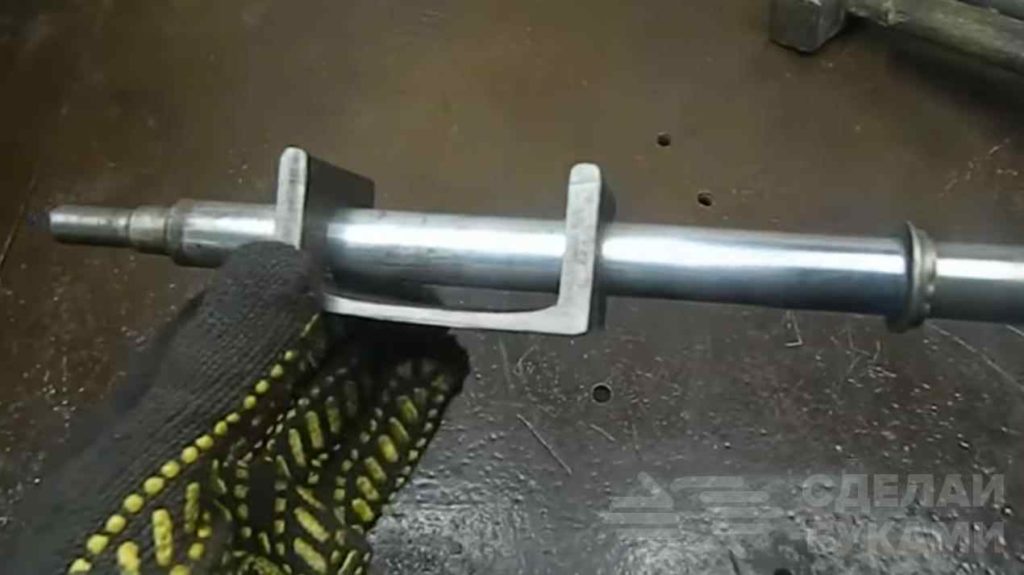

Возьмём швеллер, и просверлим отверстия в боковых стенках. Диаметр должен соответствовать штоку амортизатора. Если всё сделано правильно, то шток должен свободно ходить в обоих отверстиях.

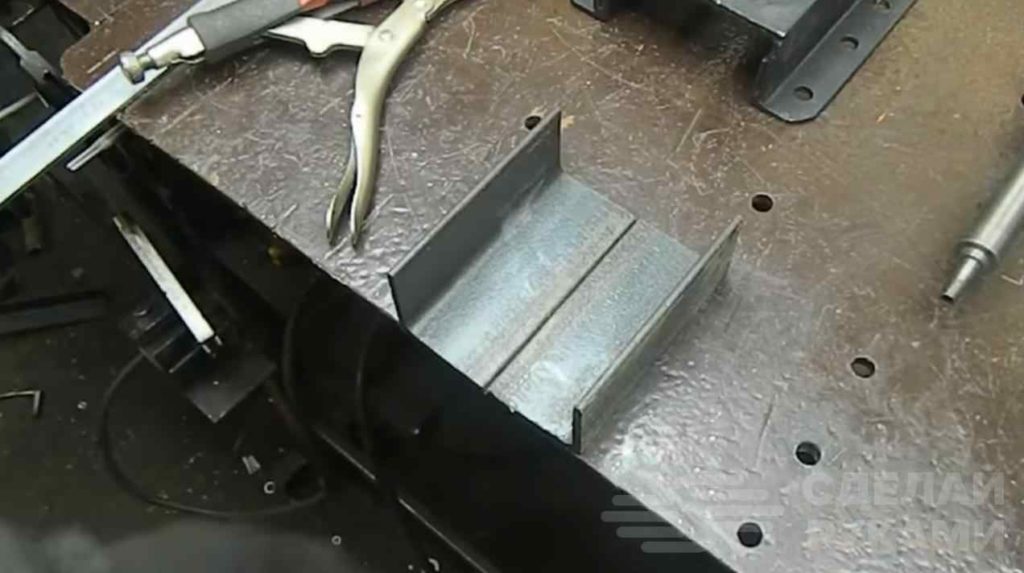

Далее берём уголок и отрезаем от него два одинаковых отрезка. Свариваем их между собой полками, равным станине наших тисов. Прикладываем на края нижних полок ещё два уголка и делаем опорные пластины.

На прихватки присоединяем наши уголки и прикладываем швеллер со штоком внутри. Накручиваем на край штока гайку и привариваем её к движущимся губкам тисов.


Далее начинаем собирать сам механизм затяжки. Из листового металла вырезаем пластину и просверливаем пластину чуть в стороне от центра. Диаметр отверстия равен диаметру штока.


Теперь используем нашу втулку (или кусочек трубы с толстой стенкой). Вырезаем во втулке стенку толщиной, чуть больше, чем пластина для затяжки. Далее берём пластину металла по толщине равную толщине швеллера.

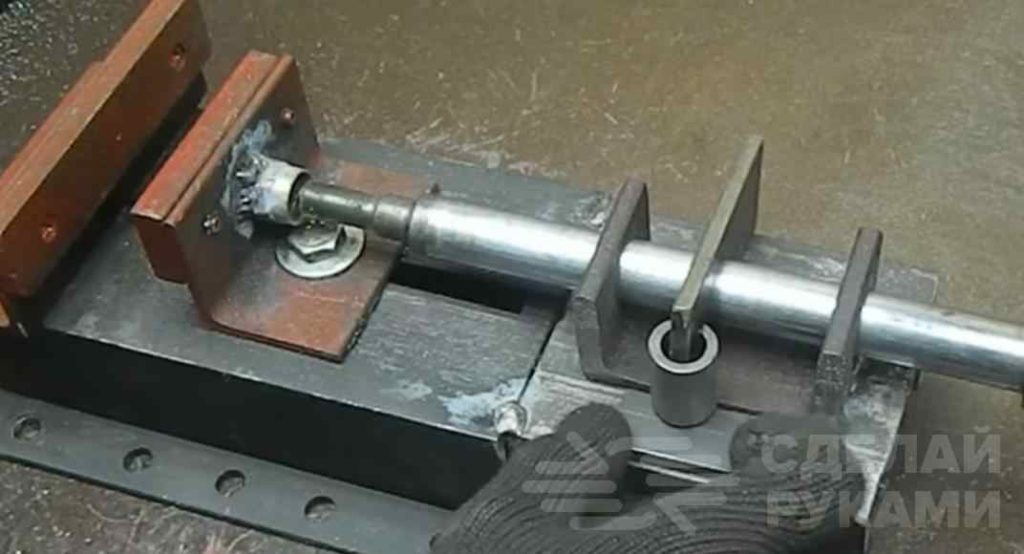

Привариваем пластину, и к ней втулку, так чтобы в ней оказалась пластина. После всех операций пластина должна чуть-чуть гулять во втулке.


С обратной стороны швеллера привариваем такую же пластину со шпилькой. На неё будет устанавливаться эксцентриковая затяжка. Затяжка изготавливается из простого кусочка железа, круглого сечения, и шпильки.

Просверливаем, ближе к краю заготовки, отверстие и привариваем шпильку. Одеваем на шпильку наш эксцентрик и наша самоделка готова!

При желании можно покрасить всю конструкцию. Подробности изготовления можно посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала «Самоделкин Иван».
