Быстрозажимная струбцина-тисы из обрезков металла

Зажимать небольшие заготовки можно обычными струбцинами, а также с помощью настольных слесарных тисов. Для криволинейных заготовок уже сложнее использовать обычные тисы.

Для этого придуманы тисы с подвижной поворотной губкой. В данном обзоре мы расскажем, как изготовить такие тисы, имея под рукой обычные обрезки металла.

Для изготовления быстрозажимной струбцины понадобятся следующие материалы:

  • толстостенный П-образный профиль;
  • пара кусочков уголка и круглая арматура;
  • небольшой отрезок металлической полосы;
  • кусочек квадратной трубы;
  • пара пружин и немного листового металла.

В процессе изготовления данной самоделки будем использовать различный слесарный инструмент.

Рекомендуем также прочитать статью-обзор на тему: как сделать струбцину для склеивания деревянных рамок.

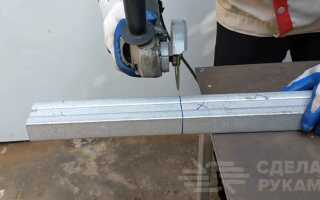

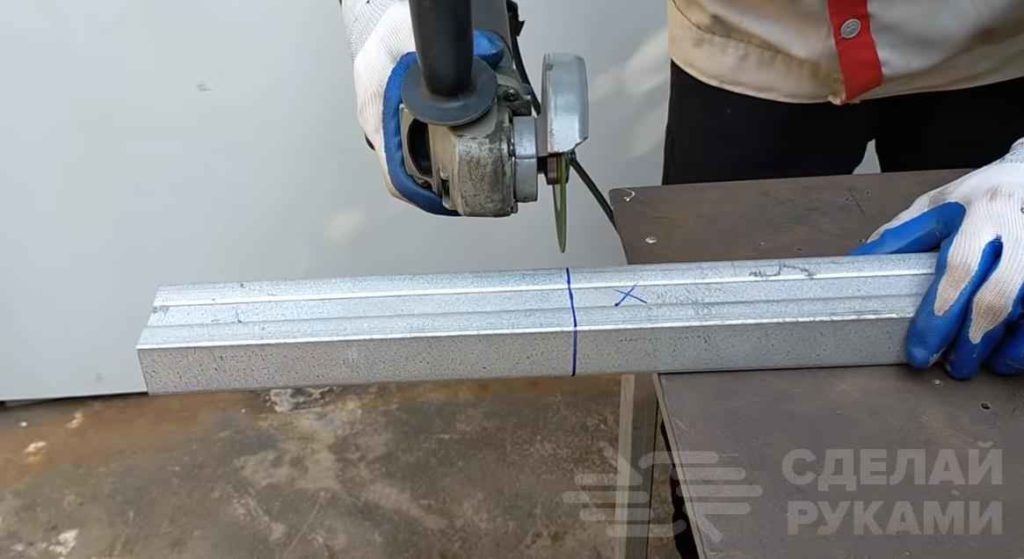

Первым делом определяемся с длиной будущего инструмента и отрезаем необходимую длину профиля. Замеряем внутренний размер профиля, и отрезаем кусочек квадратной трубы такого же размера.


К одной из стенок трубы необходимо приварить арматуру (длина арматуры должна соответствовать длине пружины).


Основные этапы работ

На следующем этапе к верхней стороне трубы привариваем болт, шляпкой вниз. Теперь необходимо установить неподвижную губку тисов (струбцины). Вырезаем эту часть в виде Т-образной детали.

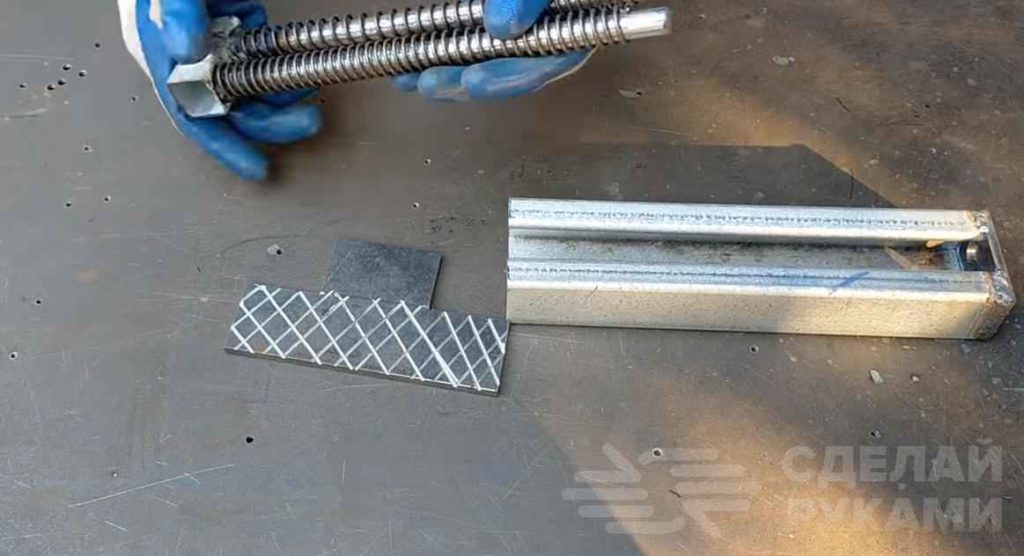

Сверлим два отверстия в нижней части так, чтобы через них проходили обе арматуры. Для хорошего сцепления делаем насечку на верхней части губки.

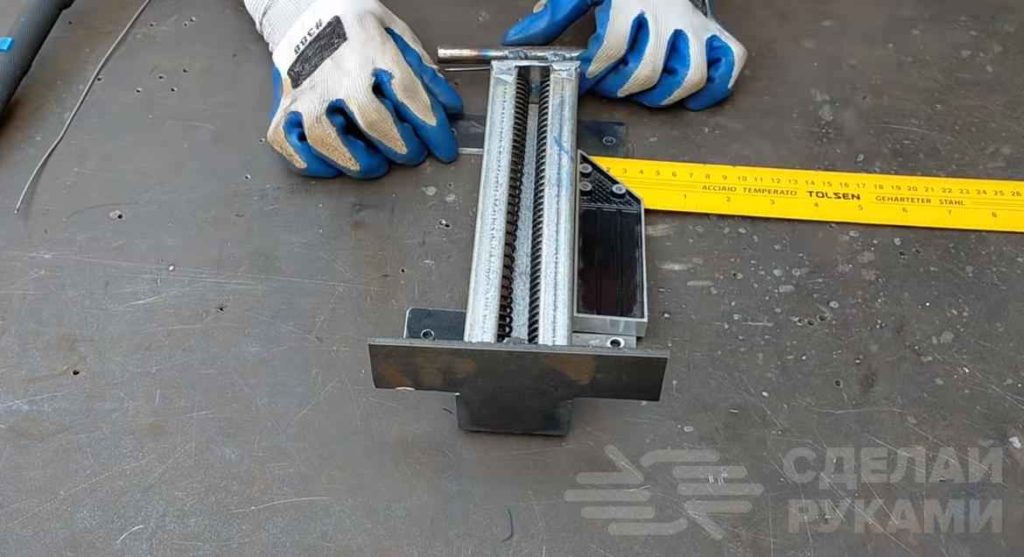

Устанавливаем подвижную часть нашей самоделки в профиль и продеваем через неподвижную губку. Выравниваем и привариваем губку к профилю.

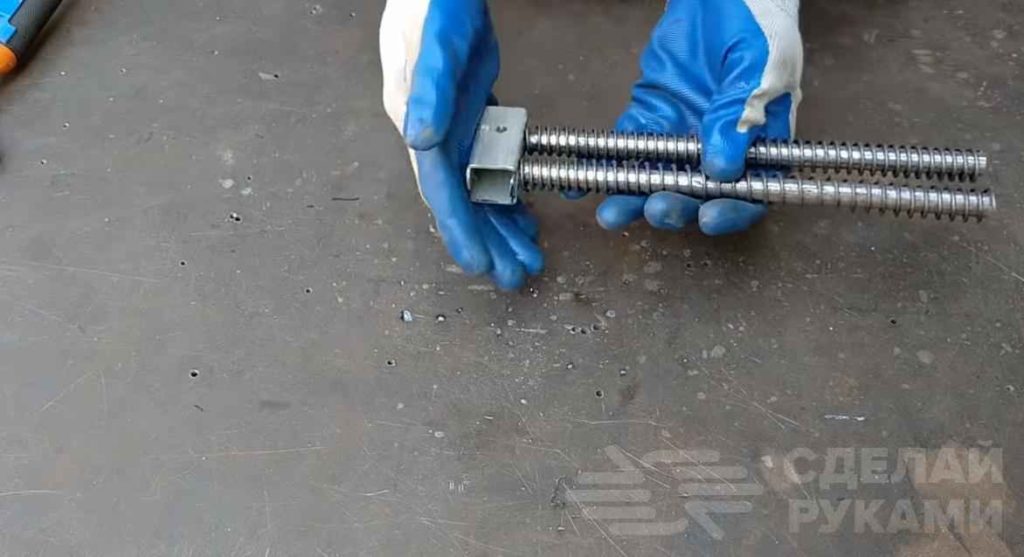

Надеваем пружины на арматуру и привариваем к торчащим краям арматуры ещё один кусочек арматуры, перпендикулярно предыдущим. Теперь нужно изготовить подвижную губку.

Вырезаем подходящего размера уголок и сверлим одну полку. Также делаем насечку на прижимной части губки. Прикручиваем уголок к болту и ставим контргайку.


Для установки на верстаке необходимо вырезать две небольших полосы металла и просверлить на краях по отверстию. Привариваем к нижней части профиля полосы.

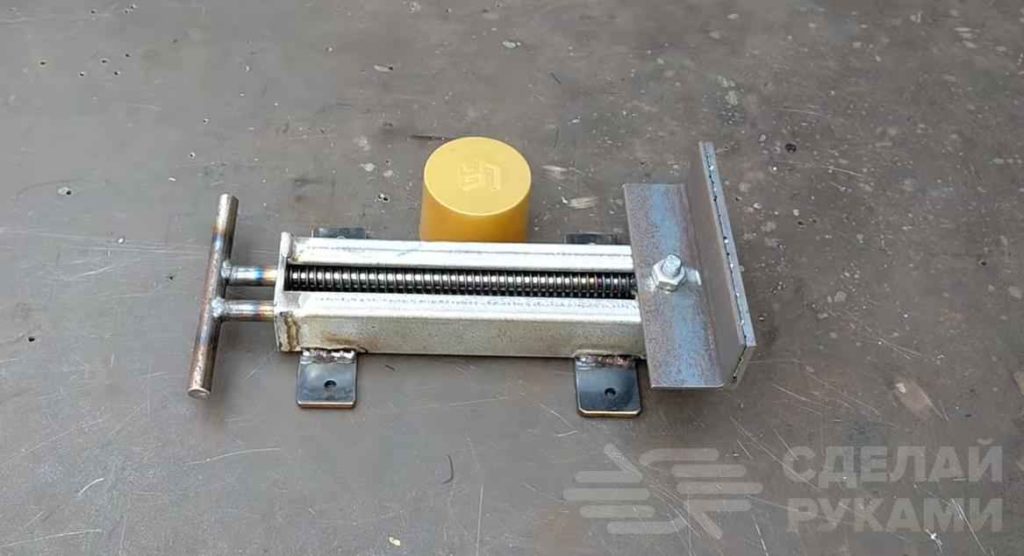

Красим самоделку в необходимый нам цвет и можем пользоваться. Более подробное изготовление можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Kwando Technic.
