Статья посвящена возможности запуска трехфазного асинхронного двигателя мощностью 250 Вт от сети 220 В не при помощи пускового конденсатора, а с использованием самодельного пускового электронного устройства. Схема его очень проста: на двух тиристорах, с тиристорными ключами и транзисторным управлением.

Схема устройства

Запуск трехфазного двигателя от однофазной сети без конденсатора

Данное управление двигателем мало кому известно и практически не используется. Преимущество предлагаемого пускового устройства в том, что значительно уменьшается потеря мощности двигателя. При пуске трехфазного двигателя 220 В помощью конденсатора потеря мощности составляет минимум 30%, а может достигать 50%. Использование этого пускового устройства снижает потерю мощности до 3%, максимум составит 5%.

Запуск трехфазного двигателя от однофазной сети без конденсатора
Запуск трехфазного двигателя от однофазной сети без конденсатора

Однофазная сеть подключается:

Запуск трехфазного двигателя от однофазной сети без конденсатора

Пусковое устройство подключается к двигателю вместо конденсатора.

Запуск трехфазного двигателя от однофазной сети без конденсатора

Подключенный к устройству резистор позволяет регулировать обороты двигателя. Устройство также можно включить на реверс.

Запуск трехфазного двигателя от однофазной сети без конденсатора

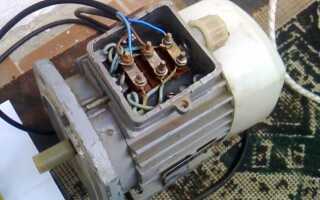

Для эксперимента взят старый двигатель еще советского производства.

Запуск трехфазного двигателя от однофазной сети без конденсатора

С данным пусковым устройством двигатель запускается мгновенно и работает без каких-либо проблем. Такую схему можно использовать практически на любом двигателе мощностью до 3 кВт.

Запуск трехфазного двигателя от однофазной сети без конденсатора

Примечание: в сети 220 В двигатели мощностью более 3 кВт включать просто не имеет смысла – бытовая электропроводка не выдержит нагрузки.В схеме можно использовать любые тиристоры, ток которых не менее 10 А. Диоды 231, также 10-амперные. Примечание: у автора в схеме установлены диоды 233, что не имеет значения (только они идут по напряжению 500 В) −поставить можно любые диоды, которые имеют ток 10 А и удерживают более 250 В. Устройство компактно. Автор схемы собрал резисторы просто наборами, чтобы не тратить время на подборку резисторов по номиналу. Теплоотвод не требуется. Установлен конденсатор, стабилитрон, два диода 105. Схема получилась очень простая и эффективная в работе.

Запуск трехфазного двигателя от однофазной сети без конденсатора

Рекомендуется для использования – сборка пускового устройства проблем не создаст. В итоге при подключении двигатель стартует на своей максимальной мощности и практически без ее потери в отличие от стандартной схемы с использованием конденсатора.
