Думая об очередной самоделке, понял, что нет крепкого Powerbank. Сразу образовалась идея конструкции в трубе. Но брать ПВХ трубу не захотелось. Паять ее не проблема, но как-то кустарно. Как всегда, во время попался старый картридж от лазерного принтера. В картридже есть фото барабан. Он покрашен, имеет крепкую конструкцию, легок. Барабан внутри пустотелый. В корпусе его отлично поместится пара аккумуляторов формата 18650. Решено, делаем в корпусе фото барабана.

Делаем Powerbank из картриджа принтера

Берем картридж. Если в нем много тонера, то очищаем. У меня он был старый и тонера было чуть-чуть. Но это не помешало мне испачкаться.

Не выбрасывайте старый картридж  сделайте из него повербанк

В общем, извлекаем фото барабан и картриджа. Тут все просто, нужно открутить по паре саморезов с обеих сторон картриджа. Оставил только барабан и саморезы, остальное выкинул. Уж много тонера летит во все стороны.

Не выбрасывайте старый картридж  сделайте из него повербанк

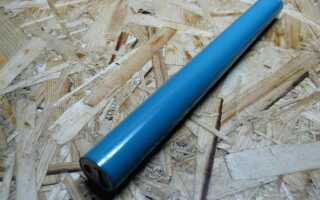

Фото барабан очищаем от тонера, корпус не поцарапан, отлично.

Не выбрасывайте старый картридж  сделайте из него повербанк

При помощи термофена извлекаю направляющие. Они из пластмассы, хорошо выходят из корпуса.

Не выбрасывайте старый картридж  сделайте из него повербанк

Для конструкции Powerbank применю два аккумулятора с остаточной емкостью как на фото. Для моего ASUS андроид фона, хватил на полтора раза.

Не выбрасывайте старый картридж  сделайте из него повербанк

В роли повышающего преобразователя применил модуль из Китая. Он компактен и отлично себя зарекомендовал.

Не выбрасывайте старый картридж  сделайте из него повербанк

Заряжать аккумуляторы буду контроллером заряда с защитой. Можно и без нее, но она нужна обязательно. Можно применить платку от аккумулятора мобильного телефона.

Не выбрасывайте старый картридж  сделайте из него повербанк

Включать повышающий преобразователь буду микро тумблером. Отличный размер, подходит на ура.

Не выбрасывайте старый картридж  сделайте из него повербанк

Сборка

Спаиваем аккумуляторы минусами друг к другу. К месту соединения подпаиваем провод. Так же поступаем с плюсом. Так как аккумуляторы бу, то при разборке рекомендую не отрывать никелированную ленту, а отрезать. Так проще потом подпаять к ней провода. У меня один минус оторвался, пришлось аккуратно припаять. Провода выводим в одну сторону, там будет контроллер заряда.

Не выбрасывайте старый картридж  сделайте из него повербанк

Заглушки для корпуса, они же и держатели плат вырезал из пластика. Пластик ПВХ, очень понравилось с ним работать. Мягкий, обрабатывается строительным ножом.

Не выбрасывайте старый картридж  сделайте из него повербанк

Размечаю отверстия под все разъемы и выключатель. Вырезаю ножом. Делаю небольшие углубления под платы.

Не выбрасывайте старый картридж  сделайте из него повербанк

Платы креплю термо клеем. Держаться отлично, не выдавливаются давление снаружи.

Не выбрасывайте старый картридж  сделайте из него повербанк

Припаиваем провода к контроллеру. От контроллера на другую сторону тубуса к плате повышающего преобразователя.

Не выбрасывайте старый картридж  сделайте из него повербанк

Для фиксации аккумуляторов в корпусе применю отрезки винной пробки. На пробке нужно срезать кусочек, для свободного прохода проводов. Вставляем аккумуляторы, пробку и устанавливаем заглушку с контроллером заряда. Все отлично держится.

Не выбрасывайте старый картридж  сделайте из него повербанк

На заглушке со стороны повышающего преобразователя распаиваем выключатель. Разрываем плюсовой или минусовой провод питания. Тот что идет с контроллера заряда аккумуляторов.

Не выбрасывайте старый картридж  сделайте из него повербанк

Провода распаяны. Все аккуратно вставляем в корпус и не забываем про винную пробку. Можно так же проклеить супер клеем.Так выглядит сторона с о стороны преобразователя.

Не выбрасывайте старый картридж  сделайте из него повербанк

Так выглядит со стороны зарядного разъема.

Не выбрасывайте старый картридж  сделайте из него повербанк

Так просвечиваются светодиоды индикации во время работы. Можно просверлить отверстие и залить термо клеем, но я не стал мудрить и оставил как есть.

Не выбрасывайте старый картридж  сделайте из него повербанк

Вот такой крепкий и довольно удобный Powerbank получился. Вообще считаю удачным элементом для подобного, фото барабан. Советую к повторению данное устройство.
