Как сделать озвучивание параметров автомобиля






Как сделать озвучивание параметров автомобиля

На базе звуковых электронных модулей можно сделать много разнообразных самоделок. Это могут быть дверные звонки, игрушки проговаривающие текст или какие то музыкальные фрагменты, озвучка голосом важных сигналов или параметров автомобиля или приборов, автоответчика домофона и т.п. Вообще большая сфера применения этих звуковых модулей зависящая только от ваших фантазий и навыков.

Как сделать озвучивание параметров автомобиля

В плату на микросхеме JQ6500 можно записать через USB разъем пять звуковых файлов, подключив ее к компьютеру. При этом загружается программа загрузки звуковых файлов, зашитая в модуль. Выбираем нужные файлы формате MP3, далее загружаем в модуль.

Как сделать озвучивание параметров автомобиля

Контакты К1-К5 служат для воспроизведения файлов загруженных в память JQ6500, замыкаем на землю нужный контакт и воспроизводится соответствующий звуковой файл. Контакты SPK+, SPK- для подключения громкоговорителя. Контакты DC-5V, GND для подачи питания напряжением 5 Вольт. Микросхема 8002А, установленная с обратной стороны платы, представляет усилитель НЧ на 2 Вт обеспечивающий неплохую громкость звука.

Как сделать озвучивание параметров автомобиля

Сначала для проверки собираем эту стандартную схему на макетной плате.

Как сделать озвучивание параметров автомобиля
Как сделать озвучивание параметров автомобиля

Проверяем схему, все записанные речевые сигналы должны воспроизводится нормально. Данный модуль можно применить в автомобиле для воспроизведения напоминающих речевых сигналов, например – не закрыта крышка багажника, включен стояночный тормоз, открыта дверь, включен дальний свет(габариты, ближний свет) и т.д.Для этого нужно собрать другую схему подключения.

Как сделать озвучивание параметров автомобиля

Берем сигнал +12 Вольт от лампы дальнего света. Через делитель из двух резисторов напряжение уменьшается до +5 Вольт и подается на инвертор на микросхеме К155ЛА3. На выходе инвертора получим сигнал логической единицы и соответственно модуль JQ6500 проиграет речевой файл.

Понадобится

Для изготовления этой самоделки понадобились:

  • -плата модуля JQ6500 -1шт;
  • -громкоговоритель мощностью 0,5 Вт -1шт;
  • -корпус от дверного звонка -1шт;
  • -понижающая плата -1шт;
  • -усилитель PAM8403-1шт;
  • -микросхема К155ЛА3-1шт;
  • -резисторы 10 кОм и 1 кОм –по 4 шт;
  • -макетная плата;
  • -соединительные провода ;
  • -паяльник;
  • -клемник.

Изготовление информатора

Отрезаем от макетной платы необходимый кусок и размещаем на нем модуль JQ6500, микросхему К155ЛА3, резисторы и клемную колодку (для подключения входных сигналов управления). С помощью тонких проводов распаиваем схему. У всех в схеме плат минусовая шина питания общая.

Как сделать озвучивание параметров автомобиля

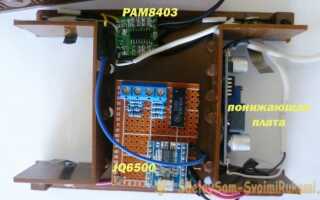

Для увеличения громкости можно подключить дополнительный усилитель звука PAM8403.Понижающая плата служит для преобразования напряжения бортовой сети 12 Вольт в напряжения питания модулей 5 Вольт.Все платки хорошо разместились в корпусе от старого дверного звонка.

Как сделать озвучивание параметров автомобиля
Как сделать озвучивание параметров автомобиля

В автомобиле устройство подключаем к бортовой сети 12 Вольт и через клемник подаем входные управляющие сигналы. Получилось интересное недорогое устройство для подачи звуковых сигналов как в авто так и во многих других сферах применения, сделанное своими руками.

Как сделать озвучивание параметров автомобиля

Смотрите видео

В видео показан процесс проверки и тест устройства.
