Доработка зарядного устройства — добавляем теплоотводы

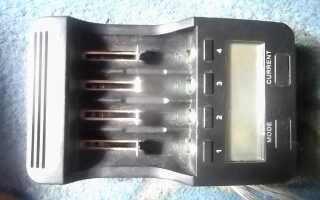

Здравствуйте уважаемые читатели! Это моя первая статья, поэтому не судите строго. Сегодня пойдет речь о доработке китайской зарядки для аккумуляторов, а именно «liitokala lii-500 engineer».

Доработка зарядного устройства

Предыстория, что с подвигло меня на ее доработку. Как-то я купил себе такую зарядку, и она мне понравилась, но вот проблема она умерла через год, я ее использовал не выключая, и она измерила емкость за этот год примерно 2000 банок 18650 li-ion. После я пробовал ее чинить, но больше недели она не работала. Соответственно я плюнул на нее и купил новую такую же, а старую выбросил в коробку распаяв. А в данной статье я решил ее доделать новую зарядку, так чтобы она не сломалась долгое время.

Дорабатываем зарядное устройство

Начнем!

Доработка зарядного устройства

Первым делом раскручиваем корпус, у литокалы винтов 6 и они снизу.

Доработка зарядного устройства

Снимаем крышку с сие устройства.

Доработка зарядного устройства

И что мы видим?

Доработка зарядного устройства
Доработка зарядного устройства

Красным я пометил резисторы, на которые тратится заряд аккумулятора при разряде, синим логику, процессор и ещё две мелкие микросхемы я так и не понял что это за микросхемы, желтым я пометил цепь питания процессора.

Доработка зарядного устройства

Продолжим разборку. Вытаскиваем плату.

Доработка зарядного устройства

Плата упирается контактами, поэтому их вытаскиваем. Поворачиваем боком контакты как показано на фото. Будьте осторожны, не гните крепление буквой г не в коем случае на контакте – так как я 1 уже сломал на старой литокале которая была первой.

Доработка зарядного устройства

Ура, вытащили!Теперь необходимо отсоединить разъём от экрана.

Доработка зарядного устройства

Итак мы видим:

Доработка зарядного устройства

Красные это мофетты ответственные за разряд а синие за заряд.Также на своем экземпляре ЗУ я заметил очень криво впаянный диод и это так по заводу.

Доработка зарядного устройства

Преступим к самой доработке!

Доработка зарядного устройства

Первым делом нарезаем небольшие радиаторы вы можете поставить и готовые радиаторы но у меня их нет поэтому я их заделал из кусочка медной шины трансформатора блока питания ATX.

Доработка зарядного устройства

Прикручиваем их.

Доработка зарядного устройства

Также делаем со вторым.

Доработка зарядного устройства

Вот так это выглядит у меня.

Доработка зарядного устройства

Камера не может словить фокус. Мы берем пластинку меди вырезаем ее так как на фото и клеим ее на секундный клей.

Доработка зарядного устройства

На транзисторы заряда посередине.

Доработка зарядного устройства

Также вырезаем и клеим на боковые транзисторы заряда 1 и 4 слотов

Доработка зарядного устройства

После того как высох клей радиаторов начинаем собирать.

Доработка зарядного устройства

Боком ставим контакты на место а это гораздо труднее чем их снять.

Доработка зарядного устройства

Цепляем к пружинкам.

Доработка зарядного устройства
Доработка зарядного устройства

Для этого цепляем пружинку ногтем и тянем вниз с первой попытки не выйдет но с 6-7 выйдет.

Доработка зарядного устройства
Доработка зарядного устройства

Теперь берем терможвачку.

Доработка зарядного устройства

Режим на кусочки и первым делом кладем на резисторы, так как они очень греются.

Доработка зарядного устройства

Остальные же кладем как здесь. Но это по желанию так как все остальное греется меньше.

Доработка зарядного устройства

Теперь соберем сие девайс.

Доработка зарядного устройства
Доработка зарядного устройства

Готово!

Доработка зарядного устройства

Теперь проверим на работоспособность. У меня все заработало с первой попытки.
