Казалось бы, практически во всех схемах транзистор является ключевым элементом и без него не обходится мало какая логическая схема. Сейчас вашему вниманию будет предложен ряд крайне простых и интересных электронных схем, в которых отсутствуют не только транзисторы, но и микросхемы.

Преобразователь на 220 В от 9 В батарейки

Понадобится: Трансформатор 220 В — 12 В, его можно взять из старого музыкального центра. Моторчик от любой игрушки. Светодиодная лампа на 220 В. Батарейка 9 В.

5 электронных самоделок без транзисторов и микросхем

Делаем преобразователь: Вывода сетевой обмотки обмотки припаиваем к лампочке. Один конец низковольтной обмотки подключаем к одному полюсу батарейки, а второй к другому, но последовательно через моторчик. Полярность значения не имеет.

5 электронных самоделок без транзисторов и микросхем

Тут же загорается лампочка, преобразователь работает. Принцип работы очень прост: во время работы двигателя в его щетках коллектора якоря, обмотка попеременно то подключается, то отключается. Эти импульсы идут на трансформатор, в результате чего получается преобразование.

Датчик приближения

Это устройство реагирует на приближение предметов и издает звук, загорается светодиод.

5 электронных самоделок без транзисторов и микросхем

Понадобится: зуммер, светодиод, инфракрасный светодиод, фототранзистор.Схема очень простая. Собираем все на универсальной плате.

5 электронных самоделок без транзисторов и микросхем
5 электронных самоделок без транзисторов и микросхем

Проверяем. Изначально горит только инфракрасный светодиод, но его свечения невооруженным глазом не видно.

5 электронных самоделок без транзисторов и микросхем

Как только напротив устройства появляется предмет, пищит зуммер и загорается красный светодиод.

5 электронных самоделок без транзисторов и микросхем

Происходит это оттого, что свет от инфракрасного светодиода отразился от предмета и попал на фототранзистор.

Светодиодный вольтметр или индикатор уровня

Такой индикатор можно подключить хоть к динамику, хоть измерять им напряжение в диапазоне 2-12 В.

5 электронных самоделок без транзисторов и микросхем

Светодиоды каждый для каждого играют роль порогового элемента, поэтом у не пропустят ток, пока сами не загорятся с разницей смещения между ними.

5 электронных самоделок без транзисторов и микросхем

Проверяем.

5 электронных самоделок без транзисторов и микросхем
5 электронных самоделок без транзисторов и микросхем
5 электронных самоделок без транзисторов и микросхем

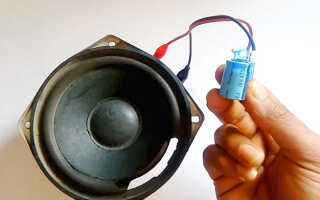

Динамик — генератор, фонарик на альтернативной энергии

Обычная динамическая головка отличный генератор. Если быстро двигать его диффузор, то на выходе появится напряжение, достаточное, чтобы зажечь светодиод.Итак, берем два конденсатора на 4700 мкФ 10 В и соединяем их паралельно. С одной стороны припаиваем светодиод через резистор 1 кОм, с другой стороны диод.

5 электронных самоделок без транзисторов и микросхем

Подключаем вывода от динамика.

5 электронных самоделок без транзисторов и микросхем

Рукой быстро стучим по динамику, и видим как светодиод зажигается, следовательно конденсаторы зарядились.

5 электронных самоделок без транзисторов и микросхем

Поле этого можно больше не стучать. Заряда кондеров хватит примерно на 2 минуты непрерывного горения светодиода.

5 электронных самоделок без транзисторов и микросхем

Смотрите видео

Поделку номер 5 смотрите в видеоролике:
