Прибор ночного видения из картона из старых пультов ДУ

Приборы ночного видения используются военными для выполнения различных задач в тёмное время суток. Если вы тоже хотите себе такое устройство, его можно изготовить из подручных средств.

Для видения на дальние расстояния самодельный ПНВ конечно не подойдет, но что-то разглядеть в кромешной тьме на небольшом расстоянии у вас получится.

Для изготовления прибора ночного видения необходимы следующие материалы: гофрокартон, инфракрасные светодиоды из старых пультов ДУ (дистанционного управления), несколько резисторов на 270 Ом, три батарейки на 4 В (Вольта) и 1 А/ч (Ампер-час), кусочки проводов и маленький выключатель.

Необходимые инструменты для сборки:

  • канцелярский нож;
  • инструменты и материалы для пайки проводов;
  • клеевой пистолет.

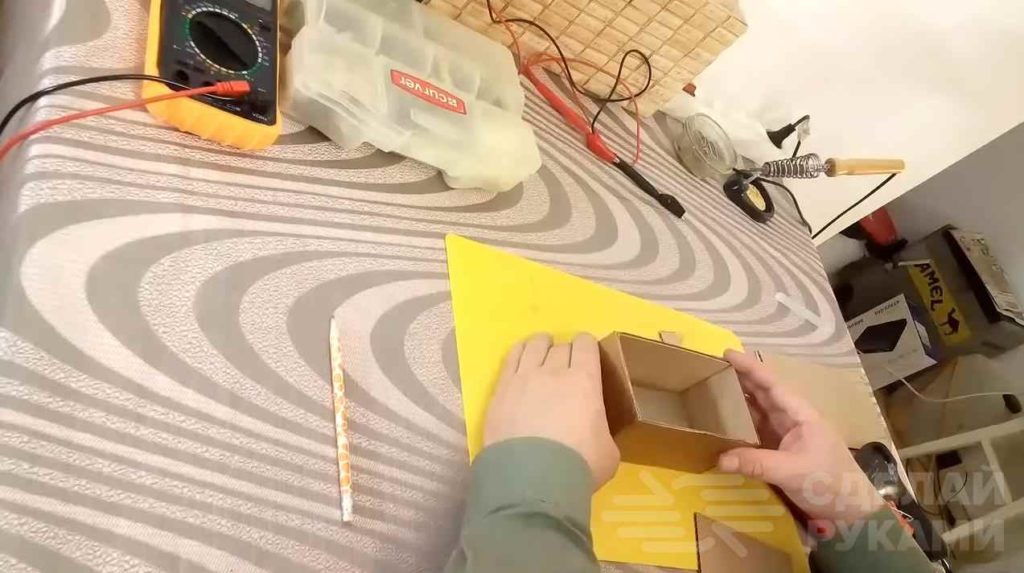

Приступаем к изготовлению нашей самоделки. Для начала вырезаем из картона подходящие размеры будущего ПНВ. Примеряем смартфон, и склеиваем в виде коробочки.


Внутреннее донышко устанавливаем так, чтобы смартфон был полностью углублен. Прикрываем кусочком картона внешнюю камеру. Это будет удерживать смартфон на месте.

Основные этапы работ

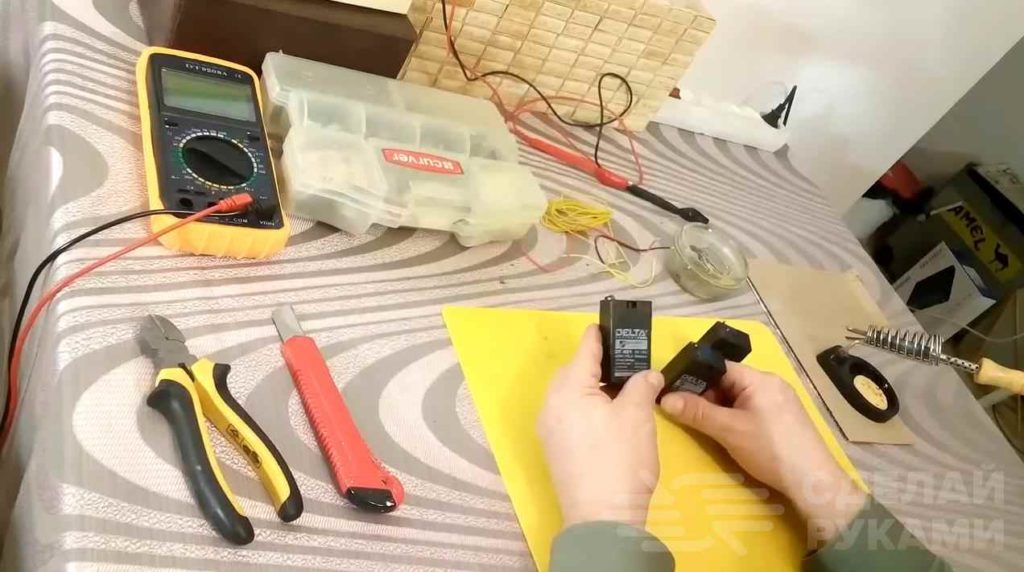

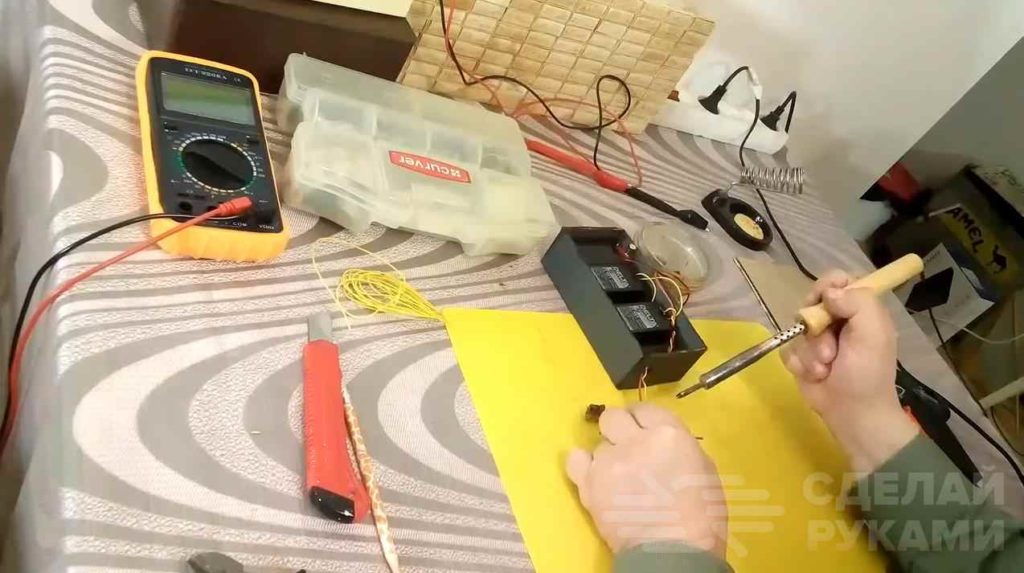

На следующем этапе подбираем батарейки и спаиваем их вместе. Выводим кнопку включения и выключения на боковую панель. Приклеиваем её клеевым пистолетом.

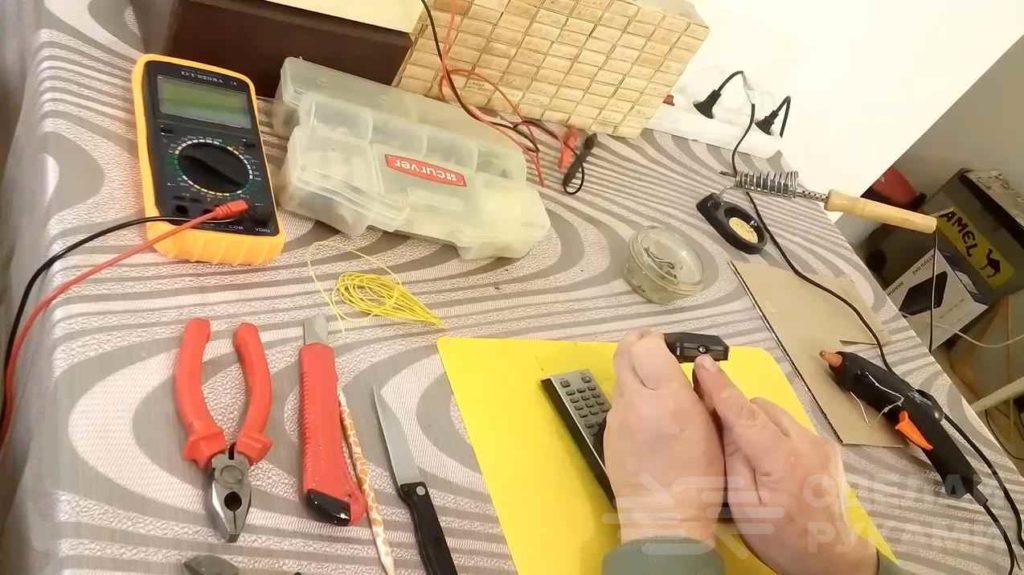

Теперь можно собирать само инфракрасное освещение. Выпаиваем светодиоды из нерабочих пультов и внимательно осматриваем каждый. Та ножка, которая идёт на маленькую площадку (внутри светодиода) – это плюсовой контакт, а та, что делится надвое – это минусовой контакт.

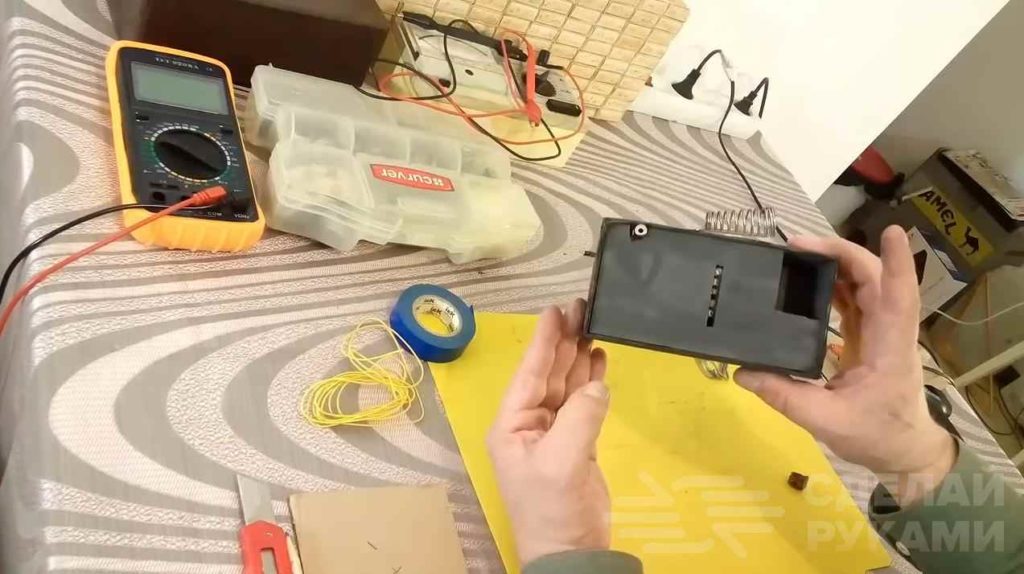

Припаиваем резисторы на плюсовые ножки и к плюсовому проводу. Соединяем всё и изготавливаем крышку с прорезью под светодиоды.


Если всё сделано правильно, то при включении камеры и включении светодиодов на небольшом расстоянии можно увидеть в темноте различные предметы.

Для лучшего эстетичного вида, можно покрасить весь прибор в черный или другой цвет. Подробное изготовление можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала «Хорошая Идея».
