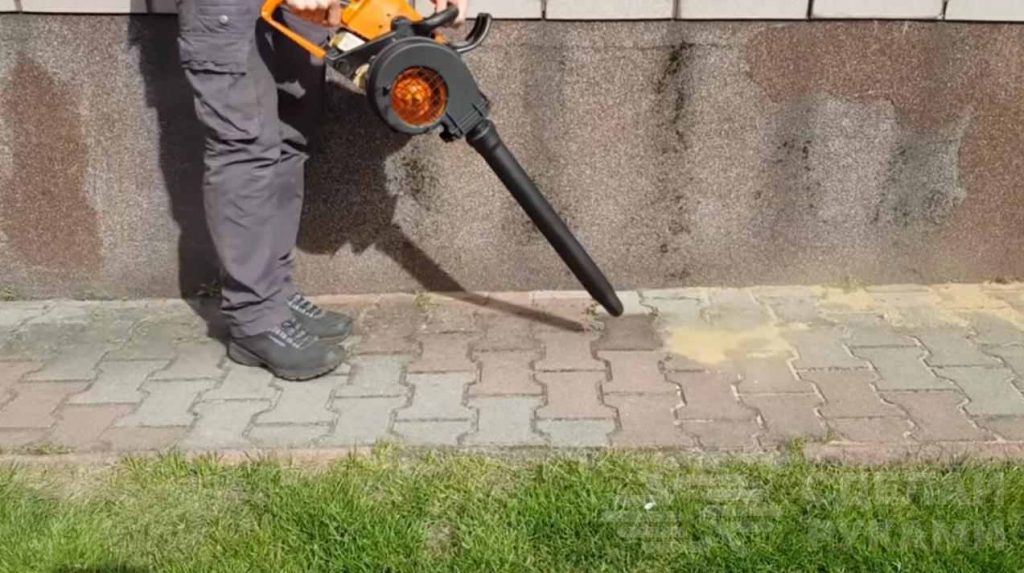

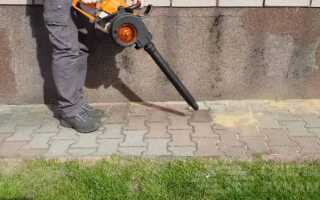

Воздуходувка (или как ее еще называют — садовый пылесос) состоит из корпуса с вентилятором, двигателя и патрубка, из которого выходит поток воздуха. В данном обзоре изготовим самодельную воздуходувку.
В качестве корпуса с вентилятором выступает «улитка» печи автомобиля. Патрубок можно сделать из куска пластиковой канализационной трубы. А двигатель в данном случае будет бензиновый — который установлен в бензопиле.
Первым делом автор отрезает небольшой кусок болванки, в котором нужно просверлить отверстие. Также надо отрезать кусок круглого прутка.

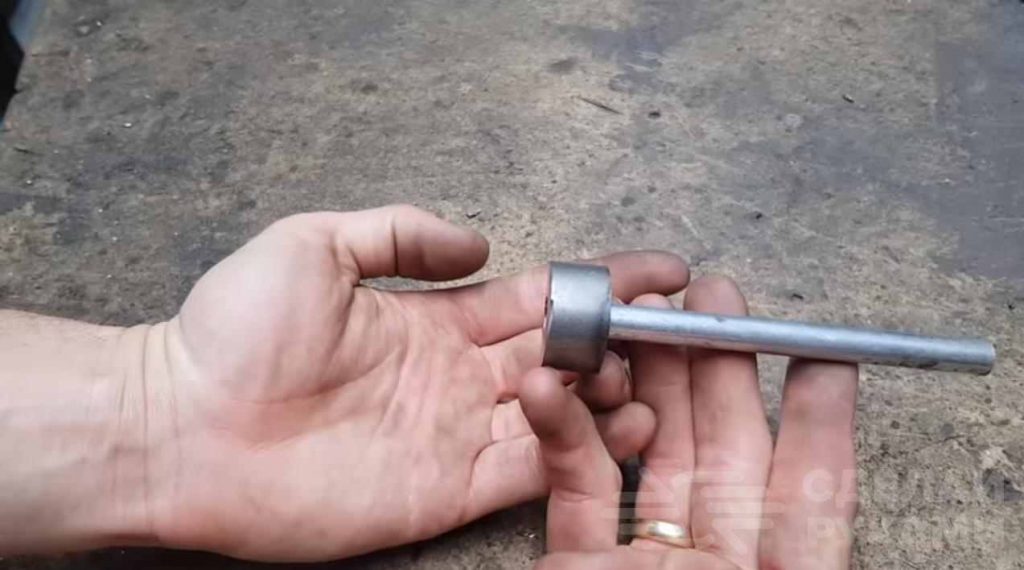

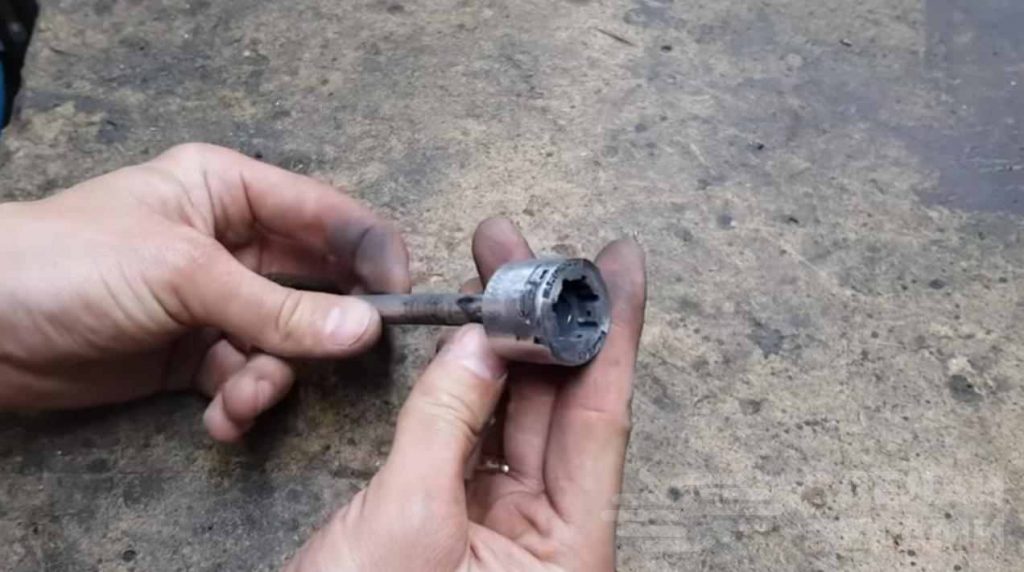

Вставляем пруток в отверстие, после чего обвариваем. Затем нужно будет приварить шайбу, внутри которой имеются пазы для приводной звездочки бензопилы.
Основные этапы работ

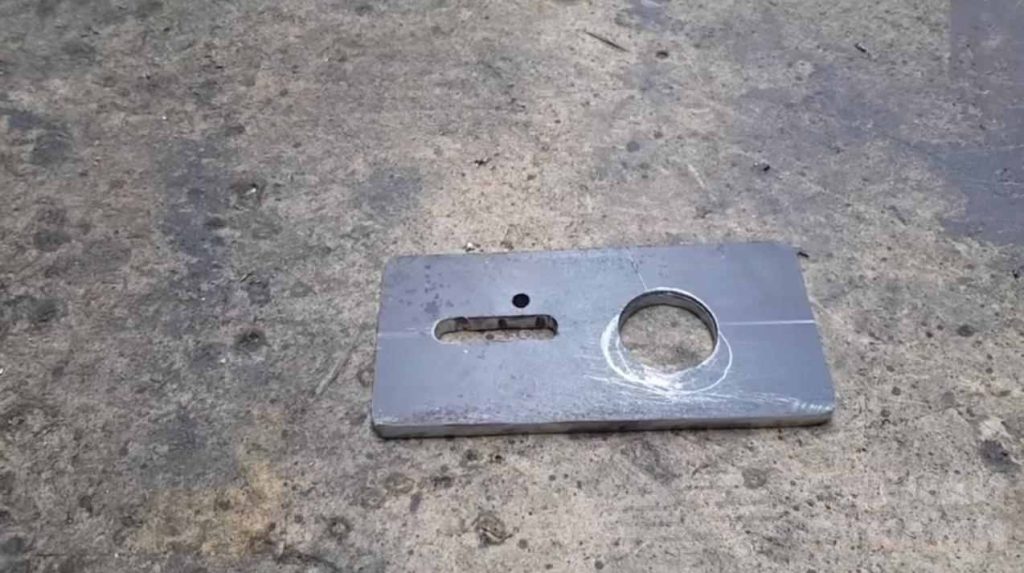

На следующем этапе необходимо будет отрезать небольшой кусок металлической пластины, просверлить в нем отверстие и сделать прорезь.
Чтобы сделать прорезь, сначала сверлим рядом друг с другом три отверстия, а потом убираем перегородки с помощью бормашинки.

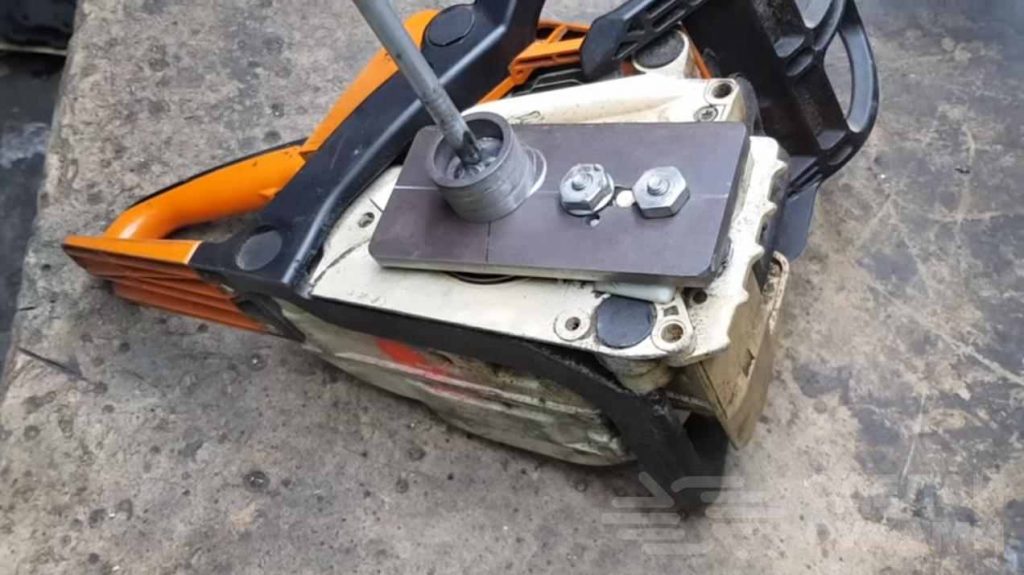

Далее изготовленные детали устанавливаем на бензопилу. Сначала — кусок кругляка с шайбой под звездочку, потом — металлическая пластина. К ней еще надо будет приварить кольцо из толстостенной трубы.

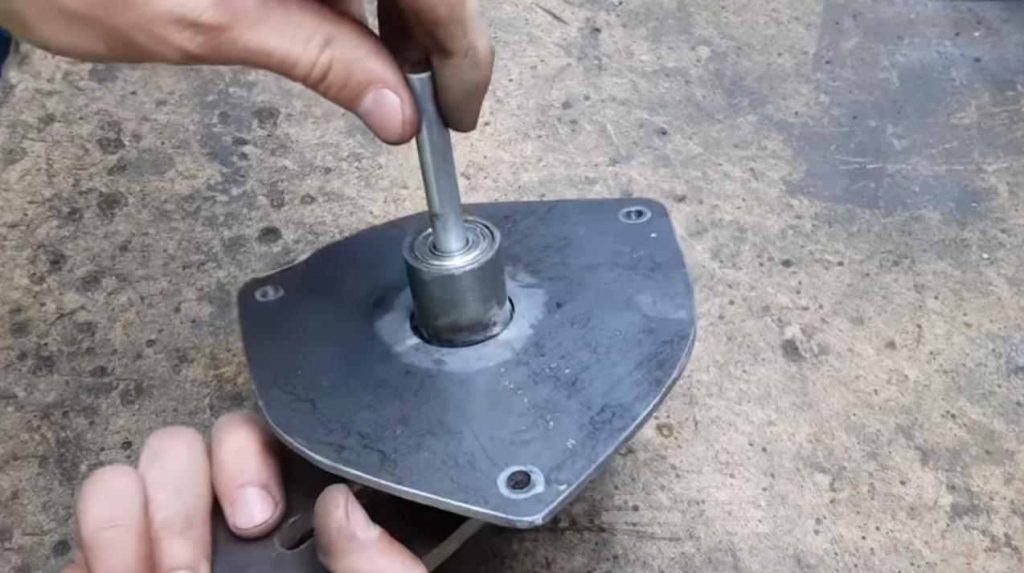

А на сам пруток надевается втулка с подшипниками. Затем автор вырезает заготовку из пластины, сверлит в ней отверстия (три — по краям и одно — по центру), после чего приваривает к втулке.

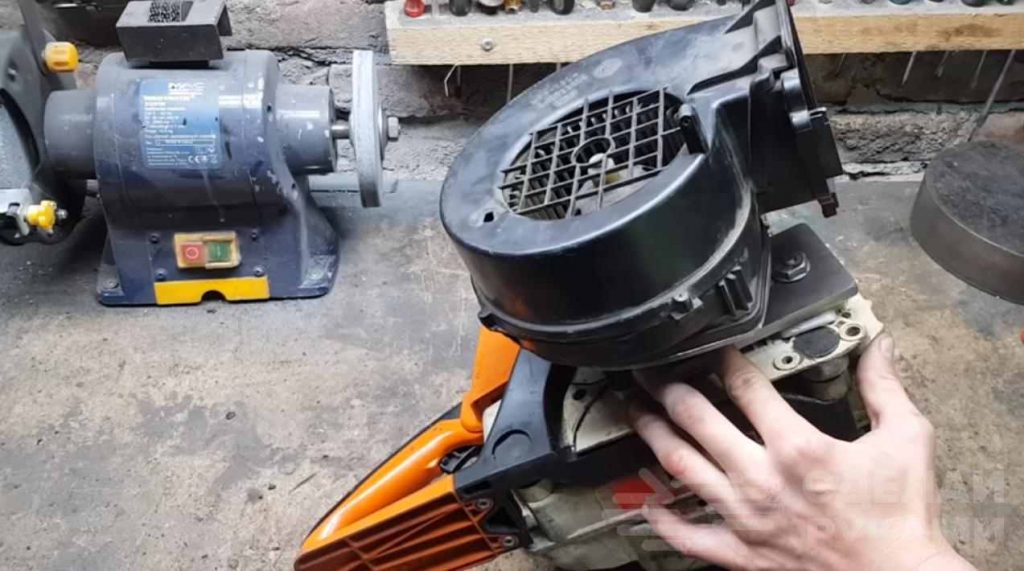

На последнем этапе устанавливаем «улитку» и патрубок из канализационной пластиковой трубы. Предварительно для него необходимо сделать переходник.
Подробнее о том, как изготовить мощную воздуходувку из «улитки» печки авто и бензопилы, смотрите в данном видео.
